硬核解析SiTime晶振时序技术原理与核心优势
在数字化,智能化,高速化电子产业全面爆发的今天,从AI超级算力集群,800G/1.6T超高速以太网,5G-A/6G移动通信,工业4.0智能制造,到车载智能终端,高精度医疗设备晶振,物联网全域感知系统,所有智能电子设备的稳定运行,都离不开一套精准,稳定,抗干扰,可长期迭代的时序基准.时钟振荡器作为电子系统的"频率心脏"与"运行节拍器",直接决定设备信号传输精度,数据同步准确性,系统运行稳定性以及产品使用寿命.
过去数十年,全球电子行业高度依赖传统石英晶振作为核心定时器件.但随着高端电子设备性能持续升级,应用工况愈发严苛,产品迭代速度不断加快,传统石英晶振受限于天然材料属性,人工物理加工工艺,模拟固化架构,逐渐暴露出无法逾越的技术天花板:温度漂移大,相位噪声高,抗振抗冲击弱,长期老化严重,批次一致性差,参数无法修改,定制交期漫长,库存呆滞严重等一系列结构性问题.这些看似微小的时序隐患,往往会造成设备丢包误码,同步失效,间歇性死机,运行不稳定,产品良率下降等各类疑难问题,成为制约高端电子产品性能突破与量产稳定的隐形瓶颈.
在此产业变革背景下,SiTime凭借全球领先的硅基MEMS微机电时序技术,彻底颠覆沿用近百年的石英物理谐振定时体系.通过自主研发的半导体级MEMS谐振结构,全数字智能温度补偿算法,可编程锁相环架构,晶圆级真空封装工艺,SiTime从材料,结构,算法,工艺,功能五大维度完成革命性升级,彻底解决传统石英晶振的固有缺陷,建立起高精度,超低抖动,超高可靠,强抗干扰,可软件迭代,供应链极简的新一代时序技术标准,成为全球高端电子制造业的首选定时方案.
火运电子有限公司作为SiTime品牌官方授权正规代理商,深耕精密MEMS时序器件行业多年,专注为通信网络,工业控制,汽车电子,AI算力,智能硬件,精密仪器,医疗电子等全行业客户提供原装正品SiTime晶振,定制化时序方案,极速编程配单,现货批量交付,全程技术支持一站式服务,助力企业解决时序设计难题,优化供应链体系,提升产品核心竞争力.咨询热线:0755-29952551.
一,深度剖析:传统石英晶振无法根治的结构性技术短板
想要真正理解SiTimeMEMS时序技术的先进性,必须先透彻认知传统石英晶振的底层短板.传统石英晶振属于天然晶体物理谐振器件,核心谐振材料为天然石英矿石,经过人工切割,研磨,镀膜,电极蒸镀,封装测试等多道模拟工艺加工而成,其工作原理依靠晶体固有物理谐振频率输出固定时钟信号.这种生产与工作机制,决定了石英晶振天生存在无法突破的六大短板,且无法通过后期工艺优化彻底解决.
1.温度漂移非线性,环境适应性极差
天然石英晶体的频率温度曲线呈非线性抛物线特征,在环境温度变化,设备满载升温,昼夜温差,四季气候切换时,频率会产生大幅偏移,且偏移规律无法精准预判与补偿.普通工业级石英晶振温漂普遍在±30ppm~±50ppm,高端进口石英也难以实现ppb级超高稳定度.高精度晶振在高速通信,精密同步,工业实时控制场景中,微小的温漂都会引发时序失准,同步跳变,链路误码率飙升等严重问题.
2.相位噪声高,抖动大,无法支撑高速精密场景
传统石英晶振为纯模拟振荡架构,谐振Q值受限,噪声基底高,存在明显的近端相位噪声与随机抖动.在400G/800G超高速PAM4以太网,5G高频通信,高精度ADC/DAC采样,射频信号收发场景中,时钟抖动过大会直接造成信号眼图收缩,码间干扰加重,数据采样错误,传输带宽跑不满,严重制约设备性能上限.
3.机械结构脆弱,抗振抗扰能力薄弱
石英晶体为脆性材质,怕冲击,怕振动,怕PCB应力,怕高温回流,怕强电磁干扰.在工业现场振动,车载晶振颠簸,设备风扇共振,户外复杂电磁环境下,极易出现瞬时频率跳变,相位偏移,引发设备间歇性卡顿,丢包,重启,同步失效等疑难故障,这类故障随机性强,复现难度大,是研发与运维团队长期痛点.
4.长期老化漂移严重,设备后期稳定性持续衰减
石英晶体长期通电工作后,会出现电极镀膜氧化,晶体应力释放,封装气密性衰减等问题,导致频率逐年偏移,精度持续下降.设备使用3-5年后,普遍出现时钟不准,同步掉线,运行异常等问题,大幅缩短设备使用寿命,增加后期运维与返修成本.
5.参数完全固化,无迭代适配能力
传统石英晶振出厂频率,电压,负载,精度全部固定,一型号一规格,无法后期修改参数.产品研发调试,方案升级,硬件改版,协议更新时,只能重新选型,重新开模,重新定制,重新验证,研发周期长,迭代成本高,完全无法适配现代电子快速迭代的发展节奏.
6.供应链碎片化严重,缺货呆滞双重风险
石英晶振规格极度分散,不同频率,负载,温规,电压对应独立型号,企业需要储备数十上百种物料,BOM臃肿,管理繁琐,错料率高.同时小众规格交期长达2-3个月,极易缺货断供,而通用规格备货过多又会造成项目结束后大批量呆滞报废,持续占用企业现金流与仓储资源.
综上,传统石英晶振无论是性能,可靠性,迭代性还是供应链体系,均已无法匹配高端电子设备的发展需求,产业全面升级MEMS可编程时序方案已是必然趋势.
二,SiTimeMEMS时序核心技术原理:半导体架构重塑定时底层逻辑
SiTime彻底跳出传统石英的物理谐振局限,以半导体单晶硅材料+MEMS微机械结构+全数字智能算法+可编程PLL系统为核心,构建全新一代智能时序体系.不同于石英晶振"材料决定性能"的被动机制,SiTime通过"精密结构设计+智能算法调控"主动实现超高精度,超高稳定性时序输出,从底层原理上全面碾压传统石英方案.其核心技术架构可分为五大核心模块.
1.单晶硅MEMS微型谐振结构,从材料端实现代际升级
SiTime摒弃天然石英矿石,采用半导体工业级高纯度单晶硅作为谐振核心材料.通过纳米级半导体光刻,刻蚀,沉积工艺,在晶圆表面加工出微米级高精度悬臂谐振结构,配合晶圆级真空气密封装技术,彻底隔绝氧气,水汽,粉尘,压力干扰,保证谐振结构长期零损耗,零衰减.单晶硅材质结构强度是石英晶体的30倍以上,材质均匀无天然缺陷,无个体差异,从根源杜绝批次品质参差,机械断裂,应力漂移等问题,为超高稳定时序输出奠定硬件基础.
2.MEMSFirst™专属半导体制造工艺,极致量产一致性
SiTime独创MEMSFirst™先进制造工艺,将MEMS谐振结构,模拟振荡电路,数字补偿模块,存储单元,PLL锁相环路在晶圆阶段完成一体化集成与高温固化封装.全程采用半导体自动化流水线生产,遵循6西格玛超高精度质控标准,彻底摆脱石英晶振依赖人工打磨,人工调校的落后工艺.该工艺让每一颗SiTime晶振的频率精度,温漂系数,抖动指标,老化参数高度统一,量产良率近乎100%,彻底解决传统石英晶振批次偏差大,品质不稳定的行业顽疾.
3.第四代全数字动态温度补偿技术,实现ppb级全域稳频
针对石英晶振温漂非线性,补偿精度低的短板,SiTime搭载自主研发的第四代全数字动态温度补偿系统.芯片内置高精度温度传感阵列,可毫秒级实时采集芯片内核与环境温度变化,通过内置AI补偿算法动态修正频率偏移,精准抵消温度变化带来的时序误差.在-40℃～+105℃超宽工业温域内,实现近乎线性的超高稳定度输出,温漂精度可达±10ppb级别,远超传统工业级,车规级,通信级石英晶振,可轻松满足高精度同步,高速传输,精密测控等高严苛场景需求.
4.可编程数字PLL锁相架构,打造柔性可迭代时序系统
SiTime贴片晶振核心差异化优势来源于全数字可编程PLL锁相环架构.所有SiTime晶振均以通用空白母片统一出厂,无固定频率,无固定电压,无固定精度参数.依托内部高分辨率锁相环与非易失性存储单元,可通过专业编程设备任意配置1KHz~1.1GHz全频段精准频点,同时可自定义工作电压,温度稳定度,输出波形,抖动参数,扩频功能,频偏校准等全部核心参数.既支持离线批量编程定制,也支持高端型号在线动态调频,实时时序校准,真正实现一料多用,按需定制,灵活迭代,彻底颠覆传统晶振固定规格的僵化模式.
5.超低噪声电路优化设计,输出极致纯净时序信号

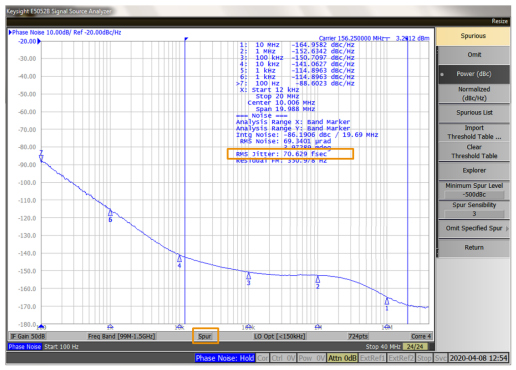

SiTime专为高速精密场景优化低噪声模拟电路与差分输出架构,大幅降低电路热噪声,闪烁噪声与杂散干扰,实现业内顶尖的超低相位噪声与超低随机抖动性能,RMS抖动可低至300fs以内.极致纯净的时钟信号能够有效优化高速链路眼图质量,增大系统噪声余量,降低误码率,完美适配PAM4高速传输,高频射频,精密数据采集,纳秒级时间同步等高端场景,充分释放设备极限性能.
三,SiTimeMEMS晶振十大核心优势,全方位超越传统石英方案
依托底层原理与核心技术的革命性升级,SiTime晶振在性能,可靠性,设计适配,研发迭代,量产品质,供应链成本等十大维度形成全方位竞争壁垒,成为现代电子产业时序升级的核心选择.
1.超宽温超高稳定度,全天候精准运行
凭借全数字动态温度补偿技术,SiTime晶振在超宽温区间内频率偏移极小,不受环境温差,设备温升,季节变化影响.无论是极寒户外,高温机房,密闭设备腔体,高温工业车间,均可保持时序基准持续精准,杜绝因温漂导致的设备同步失效,传输异常,工作错乱等问题,保障设备7×24小时不间断稳定运行.
2.超低相噪超低抖动,支撑高速精密设备性能上限
极致纯净的时序信号与超低抖动指标,可完美适配800G/1.6T高速以太网,5G-A通信,高频射频设备,高精度测量仪器,AI智能网卡等高端场景,有效提升信号完整性,降低链路误码,保障高速数据满带宽传输,解决传统时钟高速场景性能瓶颈.
3.超强机械可靠性,抗振抗冲击抗应力
单晶硅刚性结构无惧振动,冲击,跌落,PCB贴片应力,温度形变,抗机械可靠性远超石英晶振,可完美适配车载,工控,航空晶振,户外设备等复杂工况,彻底杜绝机械应力导致的瞬时时序跳变,设备间歇性故障.
4.强电磁抗干扰,适配复杂电磁环境
SiTimeMEMS时钟内置电磁屏蔽优化设计与电源纹波抑制电路,抗EMI,抗RFI干扰能力极强,在高密度PCB,高频设备集群,工业强电磁干扰环境中,依然保持时序信号稳定无畸变,大幅降低设备电磁兼容整改难度,助力产品快速通过各类认证.
5.超低长期老化,全生命周期长效稳定
真空密封MEMS结构无氧化,无损耗,无应力衰减,十年长期老化误差极低,全生命周期性能稳定不劣化.设备无需定期校准,无需更换时钟器件,大幅降低设备后期运维成本,延长产品使用寿命,提升终端产品口碑.
6.全维度可编程,研发迭代效率翻倍
支持频率,电压,精度,输出,功能全参数可编程,研发调试阶段可快速试错,灵活改参,无需重新定制物料,无需等待长交期.产品改版升级,协议迭代,工况适配时,无需更换硬件BOM,仅需微调参数即可完成适配,大幅缩短研发周期,降低迭代成本.
7.一料替代百种型号,极致精简BOM体系
单一通用空白母片可替代上百种不同规格石英晶振,企业可将多品类时序物料统一为1-2款通用型号,极致精简BOM清单,简化采购对账,供应商管理,仓储盘点,产线备料流程,杜绝错料,混料,缺料问题,大幅降低供应链管理成本.
8.零呆滞库存,盘活企业现金流
SiTime空白母片无固定参数,无项目专属属性,可无限循环复用,不存在项目结束物料报废的问题.企业可安全备货,灵活适配新项目,新产品,新方案,彻底解决传统晶振库存积压,资金闲置,物料浪费的痛点,优化企业库存结构与现金流.
9.半导体级超高一致性,提升量产良率
全自动化半导体工艺生产,批次参数差异趋近于零,量产品质高度统一.彻底解决传统石英晶振批次参差导致的产品性能波动,调试返工,批量不良问题,大幅提升量产良率,降低品控压力与生产成本.
10.小型化低功耗,适配高密度智能设备
SiTime晶振支持超小型封装,体积更小巧,结构更紧凑,完美适配设备小型化,轻薄化,高密度集成趋势.同时具备优异的低功耗特性,可有效降低终端设备能耗,适配物联网终端,可穿戴设备晶振,便携智能硬件等低功耗场景.
四,全行业场景深度适配,赋能各领域产业升级
凭借性能,可靠性,迭代性,供应链的全方位优势,SiTimeMEMS时序方案已全面覆盖高端电子产业核心赛道,成为各行业产品升级的标配方案:
通信网络领域:5G/5G-A基站,前传承载网,800G高速交换机,光传输设备,核心路由器,依托高精度同步,低抖动特性保障全网时序统一,链路稳定;
工业控制领域:工业PLC,TSN时间敏感网络,EtherCAT实时总线,智能网关,自动化设备,适配工业宽温,振动,强干扰严苛工况,保障实时控制精准稳定;
汽车电子领域:车载中控,ADAS感知设备,车载以太网,车规级智能终端,满足车规级高可靠,宽温,长寿命要求;
AI算力领域:智能网卡,超算集群,边缘计算设备,算力交换机,支撑超高速数据传输与精准时序打标;
精密仪器与医疗领域:高精度测量仪器,医疗检测设备,传感采集终端,依靠超高时序精度保障数据采集准确可靠;
物联网与智能硬件领域:各类无线终端,安防设备,智能家居,便携硬件,以极简BOM,低功耗,零库存压力帮助企业降本增效.
五,火运电子有限公司｜SiTime原装授权代理,全链路护航企业研发与量产
火运电子有限公司坐落于深圳,深耕精密MEMS时序元器件供应链与技术服务领域多年,是SiTime品牌官方认证正规授权代理商.公司始终专注于高端时序器件配套,聚焦通信,工业,汽车,算力,医疗,智能硬件等高精尖领域,为全国制造企业,研发机构,终端厂商提供原装正品,高稳定,低抖动,可编程,可迭代的SiTime全套时序解决方案.
在供货保障方面,我司长期常备海量SiTime空白可编程母片及全系主力型号现货,库存充足,型号齐全,品质原装可溯源,批次一致性稳定.配备专业全自动编程设备与精密测试仪器,支持全频率,全电压,全温区,高精度,特殊功能个性化定制,可快速响应客户样品测试,方案验证,小批量试产,大批量稳定量产需求,告别传统晶振长交期,缺货,定制难的痛点,保障客户项目稳步落地,量产零风险.
在技术服务方面,我司拥有原厂认证资深技术团队,精通SiTime底层时序原理,高速链路时序优化,温漂适配,抖动调试,EMI优化,量产可靠性设计.可根据客户产品工况,精度需求,迭代规划,免费提供精准选型,方案对比优化,电路适配指导,样品测试,量产技术对接一站式专属服务,助力研发团队突破时序性能瓶颈,精简BOM结构,缩短产品上市周期,构筑产品差异化竞争优势.
在电子产业高速迭代,供应链竞争日趋激烈的当下,底层时序技术的升级,是产品性能升级与供应链优化的核心突破口.选择SiTimeMEMS可编程智能时序方案,就是选择更高精度,更高可靠,更低成本,更低风险,更具未来迭代空间的现代化定时体系.
如需SiTime晶振选型匹配,样品测试,参数定制,批量报价与时序技术方案咨询,欢迎各研发工程师,采购团队,生产厂商来电洽谈:0755-29952551,火运电子有限公司竭诚为您服务！
