进口温补晶振大全,提供日本进口温补节能改造-欧美进口温补晶振!
prevnext

NDK晶振,石英晶振,NX1612SA晶振

频率:24.000MHz~80.000MHz

尺寸:1.6*1.2*0.3mm

1612mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-29952551
QQ咨询 财富通

创造利益,提升企业价值的同时,为了继续提升企业的价值,NDK晶振公司认为维持经营的透明性,确实尽到对各位股份持有者说明的责任这样的公司治理的构筑必不可少,我们把其放在经营最重要的课题之一的位置。面向移动体通信市场,我们会进行温补晶振的增产和扩大销售;面向AV/OA市场,我们会开发具有价格竞争力的新产品作为针对IoT(物联网市场)的标准品并扩大其销售。
NDK晶振展开在产业设备、车载、传感器领域,利用高的品质力和技术力用实力强的贴片晶振创造出利益的中期销售计划。通过赢得客户的高评价和高信赖来确保持续的成长和安定的收益,来努力达成销售额500亿日元企业的复活的目标。基于医疗?看护?护理的需求的增大,我们会进行携带型简易超声波感应器的开发和扩大销售。还有以食品检查为中心的QCM感应器的扩大销售也会进行。小体积四脚晶体,32M无源晶振,NX1612SA-32.000MHZ-CHP-CIS-3晶振

LH-1

NDK晶振,石英晶振,NX1612SA晶振.1612mm耐高温贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
NDK石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。无源晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

LH-2

NDK晶振

单位

NX1612SA晶振

石英晶振基本条件

标准频率

f_nom

24.000MHZ~80.000MHZ

标准频率

储存温度

T_stg

-40°C ~+125°C

裸存

工作温度

T_use

-40°C ~+125°C

标准温度

激励功率

DL

10μW Max.

推荐:1μW  100μW

频率公差

f_— l

±15× 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.longhusz.com/

频率温度特征

f_tem

±50× 10-6/-40°C~+125°C

超出标准的规格请联系我们.

负载电容

CL

8PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C— +125°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

LH-3

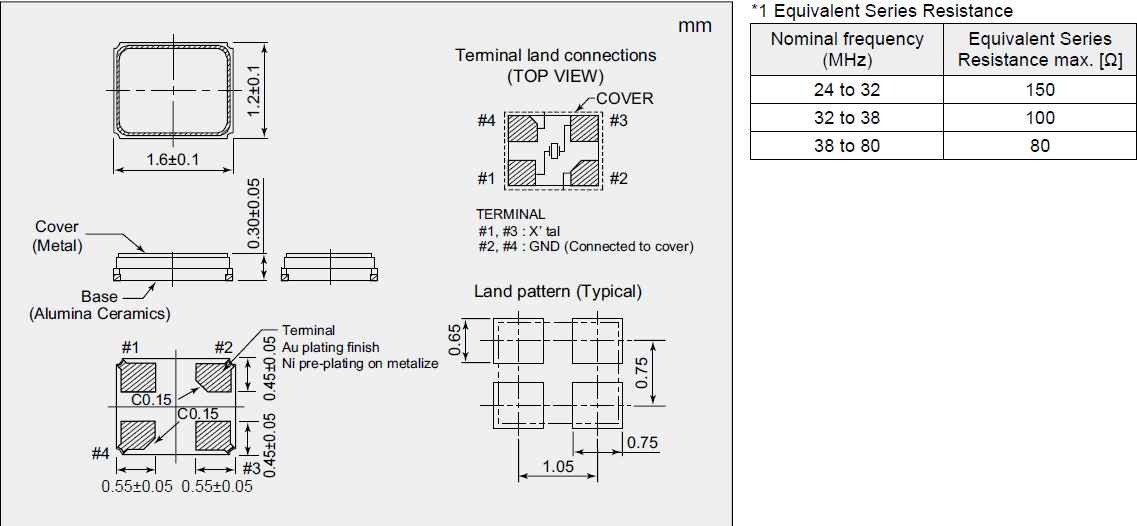

NX1612SA-1.6_1.2

LH-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管进口晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。小体积四脚晶体,32M无源晶振,NX1612SA-32.000MHZ-CHP-CIS-3晶振
PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存日本进口晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。NDK晶振,石英贴片晶振,NX1612SA晶振
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害谐振器。如需在+150°C以上焊接晶体产品,建议使用SMD晶体。在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

LH-5

NDK集团将有效率的使用自然资源和能源,以便从源头减少1612mm晶振生产的废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。 小体积四脚晶体,32M无源晶振,NX1612SA-32.000MHZ-CHP-CIS-3晶振
NDK石英晶振,贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。
NDK晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
NDK的环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、1612贴片晶振、压电石英晶体、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动。
NDK晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展。实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标。NDK晶振,石英晶振,NX1612SA晶振

LH-6

深圳市龙湖电子有限公司

服务热线:86-0755-29952551

手机联系:136-3294-3514

Q Q联系:969080538

邮 箱:longhusz@163.com

地 址:深圳市宝安区新安街道安乐社区二街

相关的晶振产品

MERCURY晶振,贴片晶振,X11晶振
MERCURY晶振,贴片晶振,X11晶振
小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应24MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

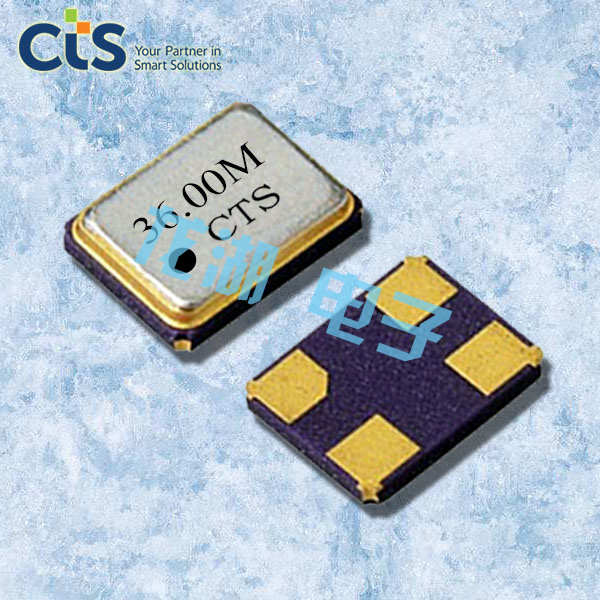

CTS晶振,贴片晶振,416晶振,416F26022CKR晶振
CTS晶振,贴片晶振,416晶振,416F26022CKR晶振
超小超薄型贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

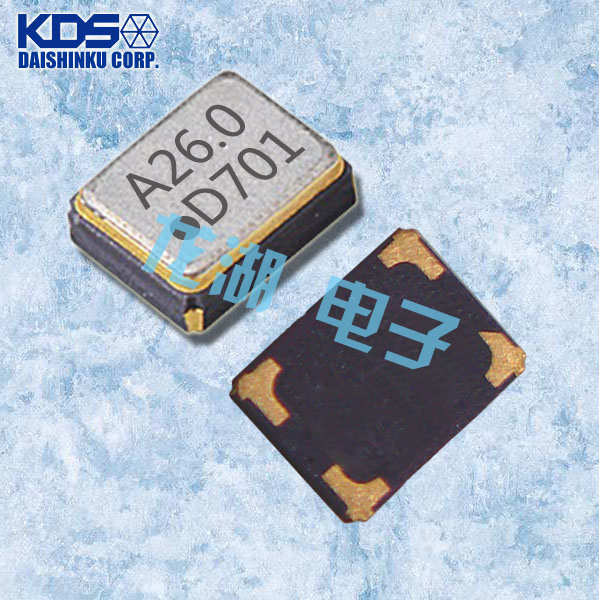

KDS晶振,DSB1612SDM晶振,超小型OSC晶振
