Greenray晶振,温度补偿晶体振荡器,T52晶振

频率：10.000MHz~52.000MHz

尺寸：5.0*3.2*2.16mm

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度?85度,电源电压:1.8V?3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装.

订购热线：0755-29952551

Greenray格林雷工业是一家领先的精密晶体振荡器,贴片晶振,有源晶振,石英晶体振荡器制造商.几十年来我们所生产的晶振,石英晶体,贴片晶体等产品的设计,测试,包装都是经过一系列严格要求规范操作,Greenray格林雷晶振集团所生产的石英晶振,贴片晶振,石英晶体振荡器工作温度范围较广在-55+125°C之间,Greenray格林雷OCXO晶体振荡器的频率稳定度在±0.005ppm较高精度,TCXO温补晶振的频率稳定度控制在±0.04ppm范围的高精度,具有低相位,低抖动,低噪音等特性.
Greenray格林雷晶振实业公司从研发生产到销售所使用的材料均符合ROHS环保要求,所生产的贴片晶振达到了欧盟环保要求.Greenray购买的所有部件和材料都是经过检查严格按照标准并且符合RoHS标准的制造商所提供.5.0*3.2mm温补振荡子,CMOS输出有源晶振,T52晶振

LH-1

Greenray晶振,温度补偿晶体振荡器,T52晶振.2016mm体积的温补晶振（TCXO）,是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
格林雷石英晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶体谐振器晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。

型号		T52 (TCXO)5032
输出频率范围		10~52MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+3.0?+5.0V
电源电压（Vcc）		+3.0V/+3.3V/+5.0V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±0.1×10^-6 max.（After 2 reflows）
	温度特性	±0.2×10^-6,±2.5×10^-6 max./-40~+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10^-6 max.（V_CC ±5%）
	负载变化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

LH-3

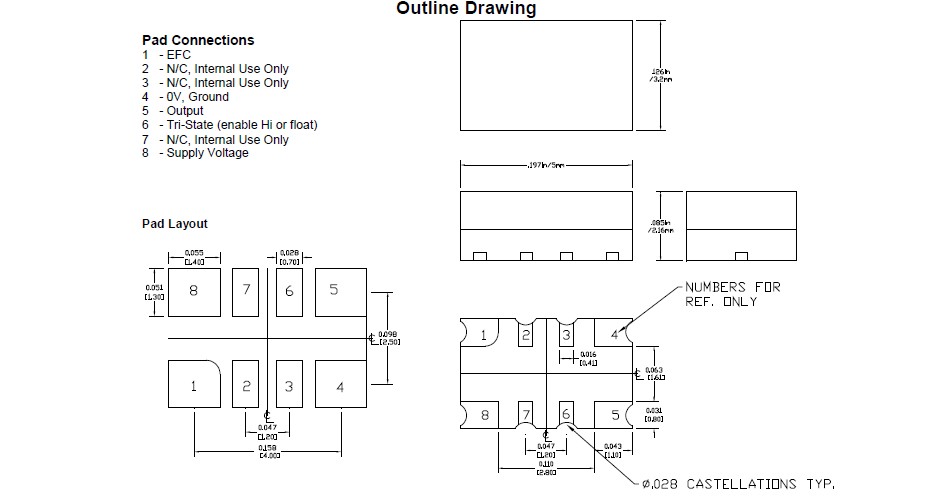

t52 5.0 x 3.20 TCXO

LH-4

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。5.0*3.2mm温补振荡子,CMOS输出有源晶振,T52晶振
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近温补晶振的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。Greenray晶振,温度补偿晶体振荡器,T52晶振
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

Greenray晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、5032温补晶体振荡器、普通晶体振荡器（SPXO）,石英晶振生产制造中所产生的污染.
我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. Greenray晶振,温度补偿晶体振荡器,T52晶振
我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.
我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、5032小体积TCXO晶振、有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.
Greenray晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,八脚温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.5.0*3.2mm温补振荡子,CMOS输出有源晶振,T52晶振
