QTC3晶振,康泰克3215晶振,音叉晶振

prevnext

Qantek晶振,无源环保晶振,QTC3晶体

频率：32.768KHZ

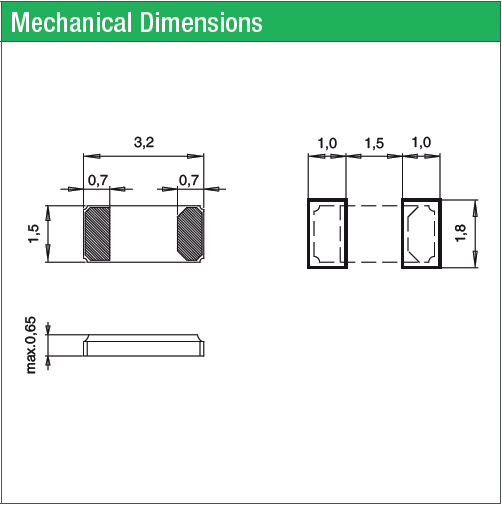

尺寸：3.2*1.5*0.65mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面SMD晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-29952551

LH-1

Qantek晶振,无源环保晶振,QTC3晶体.32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

QANTEK进口晶振为每位客户分配一位作为主要联系人的客户经理,负责开发QANTEK资源的业务关系以满足每位客户的需求.通过此系统,QANTEK晶振可以保持强大的客户关系,而响应式服务和支持最重要.QANTEK希望成为您首选的频率管理产品供应商.

LH-2

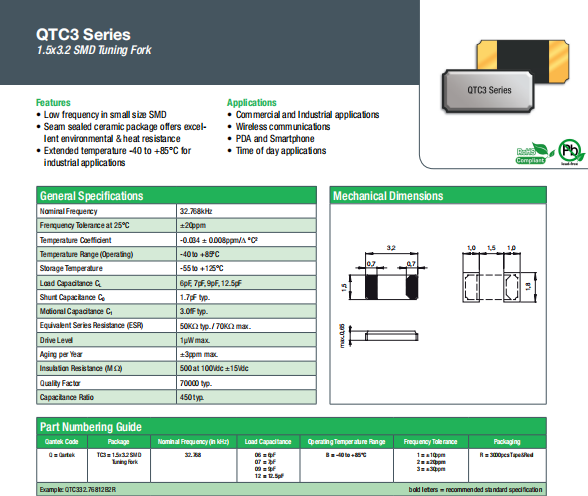

QANTEK晶振	单位	QTC3晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-40℃~+85℃	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	±20ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	6.0pF 7.0pF 9.0pF 12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

LH-3

LH-4

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

机械振动的影响

当耐高温晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

激励功率

在32.768K晶振晶体单元上施加过多驱动力,会导致低频晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存进口贴片石英高端晶体产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
