MTRONPTI晶振,32.768K晶振,M1532晶体

频率:32.768KHZ

尺寸:3.2*1.5*0.9mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,美国进口晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
订购热线:0755-29952551
QQ咨询 财富通

LH-1

MTRONPTI晶振,32.768K晶振,M1532晶体.超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

MtronPTI提供广泛的精确频率控制和数据定时解决方案,包括:射频,微波和毫米波滤波器 - 晶体,陶瓷,谐振腔,集总元件,开关,数字可调谐和低噪声/恶劣环境振荡器 - 晶振,TCXO / VCXO ,烤箱和IEEE-1588锁定.2014年,MtronPTI增加了毫米波金属插入技术波导滤波器和最先进的固态功率放大器.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为X轴,短边为Z轴,面为Y轴.对于圆片晶振,X、Z轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的UM-1),会在X轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在Z轴上.保证晶振产品的温度特性.石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

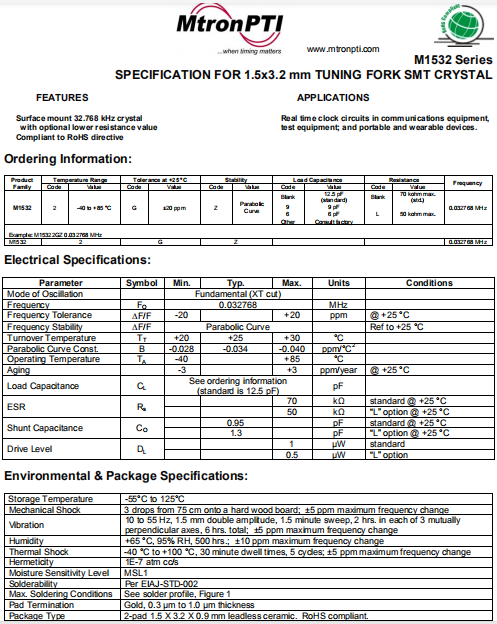

LH-2

MtronPTI晶振

单位

M1532晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55℃~+125

裸存

工作温度

T_use

-40℃~+85℃

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

±20ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.longhusz.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

6.0pF

9.0pF

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

LH-3

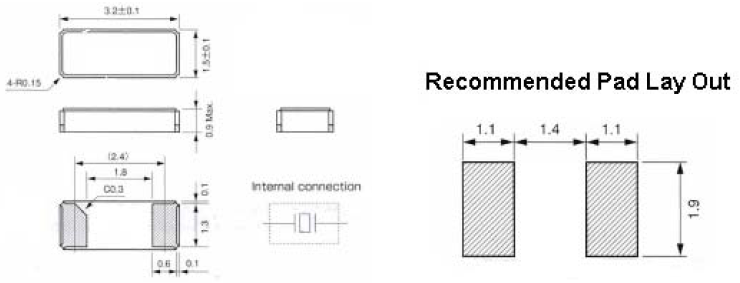

M1532 3215

LH-4

静电

过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至3215晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

超声波清洗

(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对石英晶体产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

LH-5

MtronPTI集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

MtronPTI晶振集团将:不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

MtronPTI晶振集团将确保其石英钟表晶振产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

MtronPTI晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.

M1532 3215

LH-6

深圳市火运电子有限公司

服务热线:86-0755-29952551

手机联系:136-3294-3514

Q Q联系:969080538

邮 箱:longhusz@163.com

地 址:深圳市宝安区新安街道安乐社区二街

相关的晶振产品

Geyer晶振,时钟晶体振荡器,KXO-V32T石英贴片晶振
Geyer晶振,时钟晶体振荡器,KXO-V32T石英贴片晶振
小体积SMD时钟晶体振荡器,是贴片石英贴片晶振,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

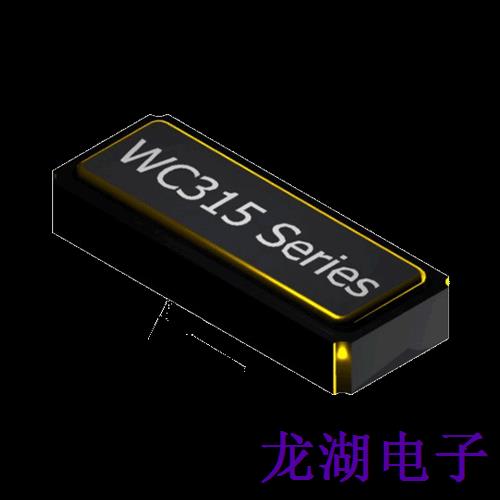

Mmdcomp晶振,32.768K晶振,WC315石英晶体
