频率：10~26MHZ

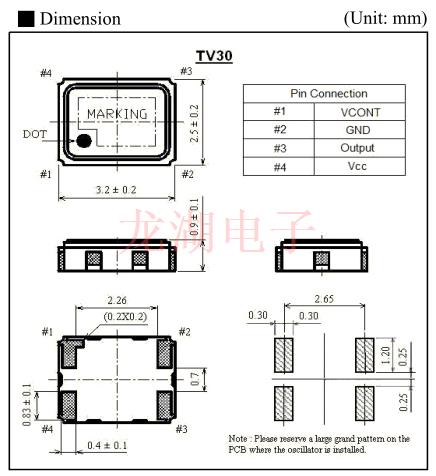

尺寸：3.2*2.5mm
ITTI有源振荡器,TV30蓝牙晶振,TV30S2.5-3085-9-26.000晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
ITTI有源振荡器,TV30蓝牙晶振,TV30S2.5-3085-9-26.000晶振,ITTI通过其工程，质量和生产知识以及专业知识来确定哪个工厂具有生产特定SMD晶振产品的基本优势。反过来，通过与各自工厂的广泛努力，ITTI晶振的工程师与工厂的人员一起能够微调专用工厂的生产和时间表，以确保低成本及时的高质量生产率，从而为您，我们的客户提供世界一流的产品。
这只是ITTI故事的一部分，另一个激动人心的方面是我们的自定义功能。在许多情况下，现成的贴片石英晶振产品根本无法按照您的期望执行系统中的给定任务，并且现有产品的调整就足够了，或者可能需要完整的定制部件。这是美国ITTI有源晶振擅长的地方。我们的工程和制造人员会仔细检查您的要求，并为您的应用提供最具成本效益的解决方案，就像我们使用标准产品一样。无论多么简单或复杂，您的确切要求就是我们的挑战。
| TV30 (waveform) (ppm)-Temp Range-Pull-Freq | TV30S2.5-3085-9-26.000 | ||||
 Specification
|
|||||
| Frequency Range | 10.0 to 26.000MHz | ||||
| Temperature Stability | vs Temperature | ±2.5ppm Max. (-30°C to +85°C) | |||
| vs Power Supply | ±0.3ppm Max. (Vcc ±0.1V) | ||||
| vs Load | ±0.2ppm Max. (10K?//10pF) | ||||
| Operating Temperature Range | -30°C to +85°C | ||||
| Aging | ±1ppm/year Max. | ||||
| Supply Voltage (Vcc) | +2.4 to 3.4V ±0.1V | ||||
| Current Consumption | 1.5mA Max. | ||||
| Output Load | 10K?//10pF | ||||
| Output Voltage | 0.8V (P-P) Min. (DC Coupling) | ||||
| Pullability | ±9.0ppm to ±15.0ppm | ||||
| Control Voltage Range | + 0.5 to + 2.5V DC | ||||
有源振荡器和实时时钟模块
所有石英晶体压控控制振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近高频晶振的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
激励功率
在晶体单元上施加过多驱动力,会导致石英低功耗晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).ITTI有源振荡器,TV30蓝牙晶振,TV30S2.5-3085-9-26.000晶振.
负极电阻
除非振荡回路中分配足够多的负极电阻,否则贴片晶振或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、有源晶振原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.
ITTI晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来石英晶体谐振器、普通石英晶体振荡器（SPXO）,压控温补晶振生产制造中所产生的污染.ITTI有源振荡器,TV30蓝牙晶振,TV30S2.5-3085-9-26.000晶振.
ITTI晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
ITTI晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶体晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
