频率：1.5~80MHZ
尺寸：2.0*1.6mm
ITTI美国晶振,C2A石英晶体振荡器,C2AH20-25.000-15-3.3V晶振，贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH/SONET发射基站等领域.符合RoHS/无铅.
ITTI抱着简单而创新的宗旨，为各客户提供优质，经济的石英电子，更希望成为各位客户之长远合作伙伴; 拥有全面，先进之无源晶振，包括， 晶体滤波器(Crystal Filter)、陶瓷谐振器(Ceramic Resonator) 与及其他最先进之有源晶体振荡器(Crystal Oscillator)…。等产品。我们拥有可媲美世界一级水平之能力及资源。ITTI是一间总部设于美国的跨国公司，同时亦承诺为客户提供优质的服务。由于客户已经不断将他们的企业计划转移至亚洲地区，有见及此，管理层决定于2000年在香港设立地区总部，并引领专业的团体在管理、工程、营销和销售提供更好的服务给客户。过后，我们亦在韩国，中国大陆和台湾地区设置销售办事处，使我们与客户及市场拉近距离，并且更能了解到客户的需求和期望，从而建立了一个更稳固的良好关系。
ITTI美国晶振,C2A石英晶体振荡器,C2AH20-25.000-15-3.3V晶振，透过深入了解，ITTI晶振通过其科研，品质控制，生产的深入认知及专业见解，ITTI晶振令到每个生产基地都善用资源，而借此提高及供应最优质之产品，透过与生产线人员之紧密联系，ITTI往往能够为各位客户生产其满意之产品，也正是贯彻ITTI营运作风，无论在品质上，经济上都绝不逊色世界一级之水平。基于前述之种种优势，ITTI矢志在晶体行业内创出一番新气象，希望能够成为阁下最忠诚的厂商。我们致力为客户生产质优而价廉之产品及提供完善之服务乃是ITTI一贯之宗旨。
|

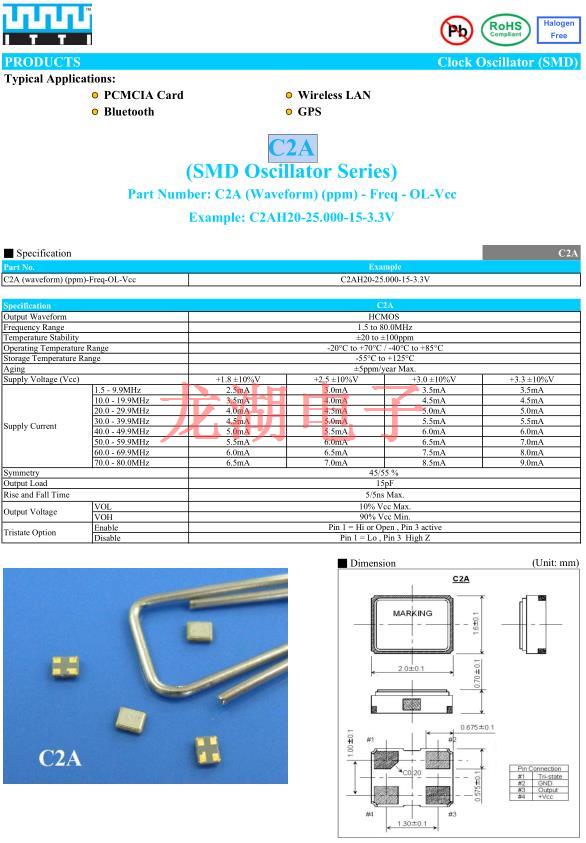

Specification |
C2A | ||||
| Output Waveform | HCMOS | ||||
| Frequency Range | 1.5 to 80.0MHz | ||||
| Temperature Stability | ±20 to ±100ppm | ||||
| Operating Temperature Range | -20°C to +70°C / -40°C to +85°C | ||||
| Storage Temperature Range | -55°C to +125°C | ||||
| Aging | ±5ppm/year Max. | ||||
| Supply Voltage (Vcc) | +1.8 ±10%V | +2.5 ±10%V | +3.0 ±10%V | +3.3 ±10%V | |
| Supply Current | 1.5 - 9.9MHz | 2.5mA | 3.0mA | 3.5mA | 3.5mA |
| 10.0 - 19.9MHz | 3.5mA | 4.0mA | 4.5mA | 4.5mA | |
| 20.0 - 29.9MHz | 4.0mA | 4.5mA | 5.0mA | 5.0mA | |
| 30.0 - 39.9MHz | 4.5mA | 5.0mA | 5.5mA | 5.5mA | |
| 40.0 - 49.9MHz | 5.0mA | 5.5mA | 6.0mA | 6.0mA | |
| 50.0 - 59.9MHz | 5.5mA | 6.0mA | 6.5mA | 7.0mA | |
| 60.0 - 69.9MHz | 6.0mA | 6.5mA | 7.5mA | 8.0mA | |
| 70.0 - 80.0MHz | 6.5mA | 7.0mA | 8.5mA | 9.0mA | |
| Symmetry | 45/55 % | ||||
| Output Load | 15pF | ||||
| Rise and Fall Time | 5/5ns Max. | ||||
| Output Voltage | VOL | 10% Vcc Max. | |||
| VOH | 90% Vcc Min | ||||
| Tristate Option | Enable | Pin 1 = Hi or Open , Pin 3 active | |||
| Disable | Pin 1 = Lo , Pin 3 High Z | ||||
超声波清洗
(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.ITTI美国晶振,C2A石英晶体振荡器,C2AH20-25.000-15-3.3V晶振.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为32.768K晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英晶振产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶振.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.
机械振动的影响
当进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英贴片晶体、有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.ITTI美国晶振,C2A石英晶体振荡器,C2AH20-25.000-15-3.3V晶振.
ITTI晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来石英晶体谐振器、普通石英晶体振荡器（SPXO晶振）,SMD晶振生产制造中所产生的污染.
ITTI石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
ITTI晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,贴片石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
