频率：7.3728MHZ~48.000MHZ

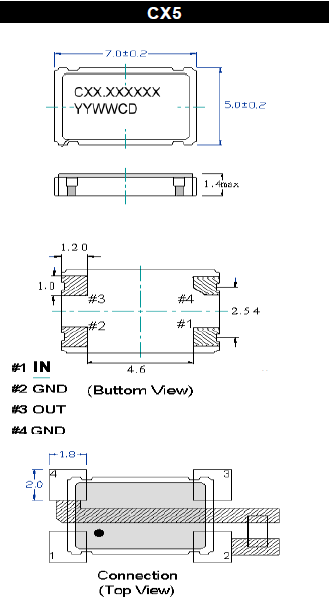

尺寸：7.0*5.0mm
Cardinal晶振,石英晶振,CX5晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.
Cardinal的定价和交付时间在石英晶体元件行业中最具竞争力。销售代表，分销商和专门的内部销售部门专注于提供高水平的服务以满足您的需求。红衣主教的区别不仅仅是我们的产品范围或我们的技术能力。您可以信赖的稳定可靠的性能是我们公司与众不同之处。
石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体谐振器来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.CX5晶振,兆级贴片石英晶振,无线网络晶振
|
Cardinal晶振 |
单位 |
CX5晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
7.3728MHZ~48.000MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C to +125°C |
裸存 |
|
工作温度 |
T_use |
-10°C ~ +70°C |
标准温度 |
|
激励功率 |
DL |
50 µW Max |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
± 50 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
± 50 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
18pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.CX5晶振,兆级贴片石英晶振,无线网络晶振
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.Cardinal晶振,石英晶振,CX5晶振
Cardinal晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,四脚焊接贴片晶振产品不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.
Cardinal晶振公司事业石英晶振废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色贴片7050四脚晶振产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.Cardinal晶振,石英晶振,CX5晶振
Cardinal晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保5x7石英贴片晶振工作场所安全、实施员工健康管理’一直是Cardinal晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.CX5晶振,兆级贴片石英晶振,无线网络晶振
