频率：9.83 ~ 100.000 MHz

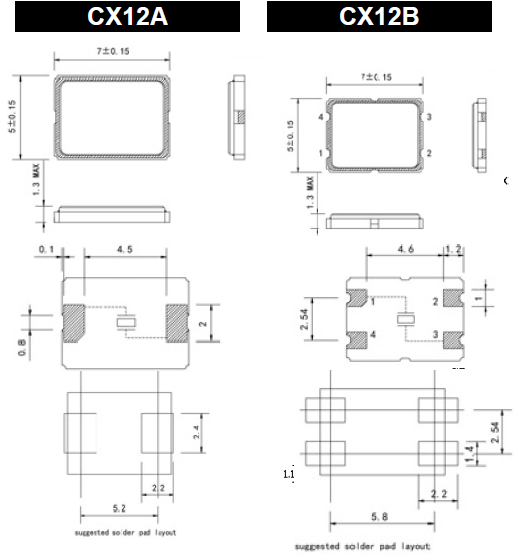

尺寸：7.0*5.0mm
Cardinal晶振,石英晶振,CX12B晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
Taitien是全球领先的频率控制产品制造商，提供广泛的石英晶体，振荡器，VCXO，TCXO晶振，OCXO，精密晶体和厚度监视器晶体。该公司通过了ISO 9001和TS 16949认证，在台湾，中国和美国拥有制造，设计和应用工程资源。
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.CX12B晶振,无源7050石英晶振,SMD石英晶体谐振器
|
Cardinal晶振 |
单位 |
CX12B晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
9.83 ~ 100.000 MHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C to +125°C |
裸存 |
|
工作温度 |
T_use |
-10°C~ +60°C |
标准温度 |
|
激励功率 |
DL |
0.1 mW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
± 50ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
± 30ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
18pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.CX12B晶振,无源7050石英晶振,SMD石英晶体谐振器
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.Cardinal晶振,石英晶振,CX12B晶振
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
Cardinal晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意. 与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强金属面编带包装晶振产品化学物质管理.CX12B晶振,无源7050石英晶振,SMD石英晶体谐振器
严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,预先采取安全措施,消除或降低危险,优先选用安全系数高的四脚无源晶体谐振器材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康.
Cardinal晶振本于‘善尽企业责任、降低7050无源贴片晶振对环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,石英晶振产品不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.Cardinal晶振,石英晶振,CX12B晶振
