小尺寸XO振荡器CPPC7L-A7B6-8.0PD专属于6G蓝牙模块

来源：龙湖电子查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2023-06-29 10:13:49【大中小】

分享到：

小尺寸XO振荡器CPPC7L-A7B6-8.0PD专属于6G蓝牙模块，处于变化莫测世界之中，保持学习的Cardinal公司，因此在广泛的市场之中找到自身新的定位，而针对于新兴行业的了解，同时基于自身对于产品的独特见解，使得其作出不同的选择，深耕晶体行业几十年，以及丰富的经验塑造无可挑剔的Cardinal，利用自身的优势，开发编码CPPC7L-A7B6-8.0PD，型号CPPL，尺寸为7.00mmx5.00mm，频率为8.000MHZ，OSC晶振，XO时钟振荡器，SMD振荡器，支持输出CMOS，频率稳定性±100ppm，工作温度-40°C ~ 85°C，产品具备高质量低抖动低电压低相位的特点，比较适合用于6G蓝牙模块，小型设备，便携式设备，无线网络，无线模块，医疗设备等领域。

产品特征：用PG-3000、PG-3100场振荡器编程进行编程，几秒钟内仪器，可以编程两次，标准封装选项.

原厂编码	晶振厂家	描述	类型	频率	输出	频率稳定度	工作温度
CPPC7L-B6-2.0TS	Cardinal振荡器	OSC XO 2.000MHZ CMOS SMD	XO (Standard)	2MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7L-A7BP-33.3333TS	Cardinal振荡器	OSC XO 33.3333MHZ CMOS SMD	XO (Standard)	33.3333MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC7-B6-80.0TS	Cardinal振荡器	OSC XO 80.000MHZ CMOS SMD	XO (Standard)	80MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7L-A7B6-66.666TS	Cardinal振荡器	OSC XO 66.666MHZ CMOS SMD	XO (Standard)	66.666MHz	CMOS	±100ppm	-40°C ~ 85°C
CPPC7L-A7BR-2.56TS	Cardinal振荡器	OSC XO 2.56MHZ CMOS SMD	XO (Standard)	2.56MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC7-A7BR-160.0TS	Cardinal振荡器	OSC XO 160.000MHZ CMOS SMD	XO (Standard)	160MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC7-B6-9.8304TS	Cardinal振荡器	OSC XO 9.8304MHZ CMOS SMD	XO (Standard)	9.8304MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7L-B6-24.576TS	Cardinal振荡器	OSC XO 24.576MHZ CMOS SMD	XO (Standard)	24.576MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7L-A7BR-200.0TS	Cardinal振荡器	OSC XO 200.000MHZ CMOS SMD	XO (Standard)	200MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC7L-A7B6-75.0TS	Cardinal振荡器	OSC XO 75.000MHZ CMOS SMD	XO (Standard)	75MHz	CMOS	±100ppm	-40°C ~ 85°C
CPPC7-A7BR-162.0TS	Cardinal振荡器	OSC XO 162.000MHZ CMOS SMD	XO (Standard)	162MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-33.333TS	Cardinal振荡器	OSC XO 33.333MHZ CMOS SMD	XO (Standard)	33.333MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC7-BP-12.096TS	Cardinal振荡器	OSC XO 12.096MHZ CMOS SMD	XO (Standard)	12.096MHz	CMOS	±50ppm	0°C ~ 70°C
CPPC7L-B6-30.0TS	Cardinal振荡器	OSC XO 30.000MHZ CMOS SMD	XO (Standard)	30MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7L-A7B6-8.0PD	Cardinal振荡器	OSC XO 8.000MHZ CMOS SMD	XO (Standard)	8MHz	CMOS	±100ppm	-40°C ~ 85°C
CPPC7L-A7BR-25.1658TS	Cardinal振荡器	OSC XO 25.1658MHZ CMOS SMD	XO (Standard)	25.1658MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-40.0000TS	Cardinal振荡器	OSC XO 40.000MHZ CMOS SMD	XO (Standard)	40MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC7L-B6-33.1776PD	Cardinal振荡器	OSC XO 33.1776MHZ CMOS SMD	XO (Standard)	33.1776MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7-A7BR-166.0TS	Cardinal振荡器	OSC XO 166.000MHZ CMOS SMD	XO (Standard)	166MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC7-BP-2.5TS	Cardinal振荡器	OSC XO 2.50MHZ CMOS SMD	XO (Standard)	2.5MHz	CMOS	±50ppm	0°C ~ 70°C
CPPC7L-A7B6-81.1TS	Cardinal振荡器	OSC XO 81.10MHZ CMOS SMD	XO (Standard)	81.1MHz	CMOS	±100ppm	-40°C ~ 85°C
CPPC7L-A7BP-1.0TS	Cardinal振荡器	OSC XO 1.000MHZ CMOS SMD	XO (Standard)	1MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC7L-A7BP-41.6666TS	Cardinal振荡器	OSC XO 41.6666MHZ CMOS SMD	XO (Standard)	41.6666MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC7L-B6-36.864TS	Cardinal振荡器	OSC XO 36.864MHZ CMOS SMD	XO (Standard)	36.864MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC7-A5B6-66.0TS	Cardinal振荡器	OSC XO 66.000MHZ CMOS SMD	XO (Standard)	66MHz	CMOS	±100ppm	-20°C ~ 70°C
CPPC7-A5BD-10.0TS	Cardinal振荡器	OSC XO 10.000MHZ CMOS SMD	XO (Standard)	10MHz	CMOS	±60ppm	-20°C ~ 70°C
CPPC7-A7BP-24.0TS	Cardinal振荡器	OSC XO 24.000MHZ CMOS SMD	XO (Standard)	24MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5L-A7BP-25.0TS	Cardinal振荡器	OSC XO 25.000MHZ CMOS SMD	XO (Standard)	25MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5LZ-A7BP-33.0PD	Cardinal振荡器	OSC XO 33.000MHZ CMOS SMD	XO (Standard)	33MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5-A7BP-27.12TS	Cardinal振荡器	OSC XO 27.12MHZ CMOS SMD	XO (Standard)	27.12MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5L-A7BR-100.0TS	Cardinal振荡器	OSC XO 100.000MHZ CMOS SMD	XO (Standard)	100MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5-A7BP-40.68TS	Cardinal振荡器	OSC XO 40.68MHZ CMOS SMD	XO (Standard)	40.68MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC7-A5B6-32.0TS	Cardinal振荡器	OSC XO 32.000MHZ CMOS SMD	XO (Standard)	32MHz	CMOS	±100ppm	-20°C ~ 70°C
CPPC5L-A7BR-14.7456TS	Cardinal振荡器	OSC XO 14.7456MHZ CMOS SMD	XO (Standard)	14.7456MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5-A7BP-50.0TS	Cardinal振荡器	OSC XO 50.000MHZ CMOS SMD	XO (Standard)	50MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5LZ-A7BP-7.3728PD	Cardinal振荡器	OSC XO 7.3728MHZ CMOS SMD	XO (Standard)	7.3728MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5-A7BP-68.0TS	Cardinal振荡器	OSC XO 68.000MHZ CMOS SMD	XO (Standard)	68MHz	CMOS	±50ppm	-40°C ~ 85°C
CPPC5L-A7BR-25.0PD	Cardinal振荡器	OSC XO 25.000MHZ CMOS SMD	XO (Standard)	25MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5LZ-A7BR-2.048TS	Cardinal振荡器	OSC XO 2.048MHZ CMOS SMD	XO (Standard)	2.048MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5-A7BR-77.76TS	Cardinal振荡器	OSC XO 77.76MHZ CMOS SMD	XO (Standard)	77.76MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5L-A7BR-33.0TS	Cardinal振荡器	OSC XO 33.000MHZ CMOS SMD	XO (Standard)	33MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5L-A7BR-50.0PD	Cardinal振荡器	OSC XO 50.000MHZ CMOS SMD	XO (Standard)	50MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5LZ-B6-24.576TS	Cardinal振荡器	OSC XO 24.576MHZ CMOS SMD	XO (Standard)	24.576MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC5LZ-B6-3.6864TS	Cardinal振荡器	OSC XO 3.6864MHZ CMOS SMD	XO (Standard)	3.6864MHz	CMOS	±100ppm	0°C ~ 70°C
CPPC5LZ-BP-25.0TS	Cardinal振荡器	OSC XO 25.000MHZ CMOS SMD	XO (Standard)	25MHz	CMOS	±50ppm	0°C ~ 70°C
CPPC5L-A7BR-66.0PD	Cardinal振荡器	OSC XO 66.000MHZ CMOS SMD	XO (Standard)	66MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5L-A7BR-66.0TS	Cardinal振荡器	OSC XO 66.000MHZ CMOS SMD	XO (Standard)	66MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5Z-A7BR-4.0TS	Cardinal振荡器	OSC XO 4.000MHZ CMOS SMD	XO (Standard)	4MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5L-A7BR-69.102PD	Cardinal振荡器	OSC XO 69.102MHZ CMOS SMD	XO (Standard)	69.102MHz	CMOS	±25ppm	-40°C ~ 85°C
CPPC5L-BR-125.0TS	Cardinal振荡器	OSC XO 125.000MHZ CMOS SMD	XO (Standard)	125MHz	CMOS	±25ppm	0°C ~ 70°C
CPPC5LT-A7BR-48.0TS	Cardinal振荡器	OSC XO 48.000MHZ CMOS SMD	XO (Standard)	48MHz	CMOS	±25ppm	-40°C ~ 85°C

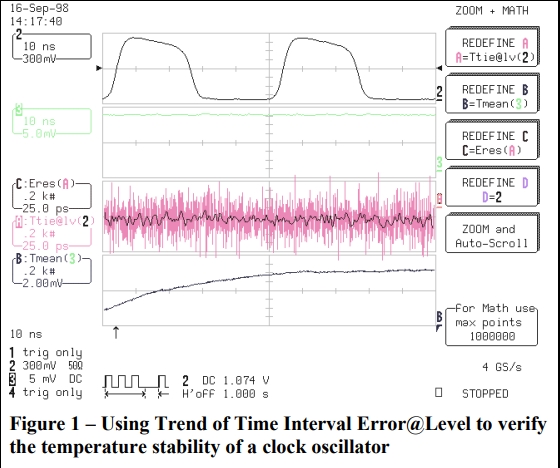

振荡器表现出许多频率/周期不稳定性。制造商通常会指定他们的振荡器在短期内，长期和环境频率稳定性。环境稳定性反映了温度、振动、电源变化，和其他环境因素取决于振荡器的输出频率或相位。图1是一个时钟稳定性的例子，从预热期间的振荡器冷启动。真正的有源晶体振荡器输出显示在轨迹2中.这较低的轨迹(轨迹B)是趋势平均内部温度 (1mV =1°C)。这表明在启动过程中，内部温度上升约8℃在2000秒的时间里。在此期间，平均振荡器周期的变化是大概25ps。这是读入的跟踪C，它包含的平滑测量时间间隔误差趋势级别(tie@lv)。时间间隔水平误差测量时间振荡器的差异理想状态下的测量周期句号。领带的走向@lv，被覆盖在被抚平的追踪。它显示了一个峰到峰略微超过的变化100ps。温度变动对这个振荡器几乎没有影响。小尺寸XO振荡器CPPC7L-A7B6-8.0PD专属于6G蓝牙模块

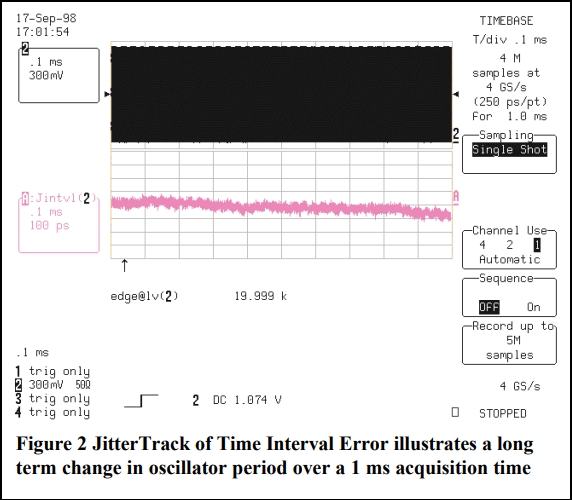

长期稳定性，如所示图2涉及一个逐渐漂移振荡器定时。长期的稳定性通常包括振荡器老化，但不包括环境引起的漂移。老化，在石英晶体振荡器中引起通过各种机电机制。长期稳定性通常用份/来表示百万或百万分之一。10ppm的典型规格意味着在1毫秒的时间间隔内，时钟周期可以变化10ns: dt= 1毫秒*(10/1，000，000) =10纳秒.

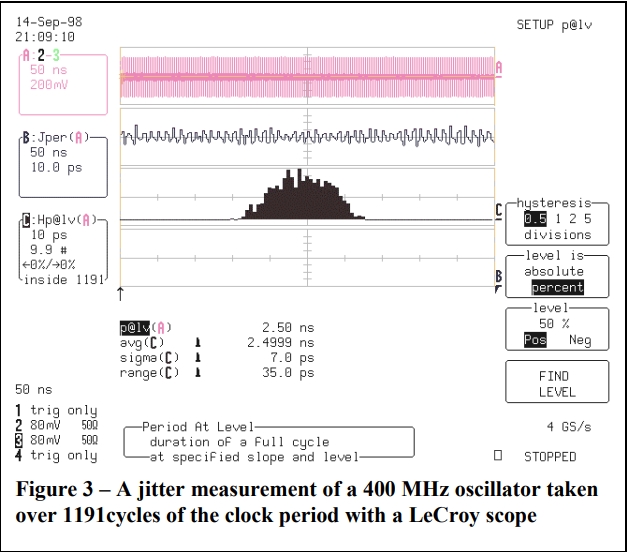

短期稳定性是一个函数振荡器中的噪声信号，代表一个相位有源振荡器输出的调制。短期稳定性可以是在时域中指定为抖动。最大的缺点是这种指定short的方法术语稳定性在于它依赖于测量间隔。测量观察时间越长峰峰值抖动幅度。图3显示了典型的抖动400MHz的测量表面声波振荡器。平均值或平均数均方根周期为2.4999ns 7ps的抖动(σ)和峰值抖动(范围)为35ps。请注意，制造商这个振荡器指定了那个峰值，为了测量峰值抖动 1000个周期的持续时间。
