基准时钟振荡器应用所需的性能

返回列表 来源:龙湖电子 查看手机网址
扫一扫!基准时钟振荡器应用所需的性能扫一扫!
浏览:- 发布日期:2019-04-03 14:49:02【
分享到:

IDT晶振的许多产品旨在为目标市场中的半导体合作伙伴提供独特的补充,所有IDT产品旨在帮助客户和合作伙伴实现设计成功.此系列传单代表IDT参考设计解决方案,与各种合作伙伴以及IDT业界领先的互补芯片一起,适用于您在以下所示应用领域的设计.该公司成立于1980年,迄今为止提供了大量的优秀的石英晶振,石英晶体振荡器,差分晶振等频率元件供市场使用,该篇文章龙湖电子将介绍关于IDT时钟振荡器解决方案的基于.

IDT时钟解决方案

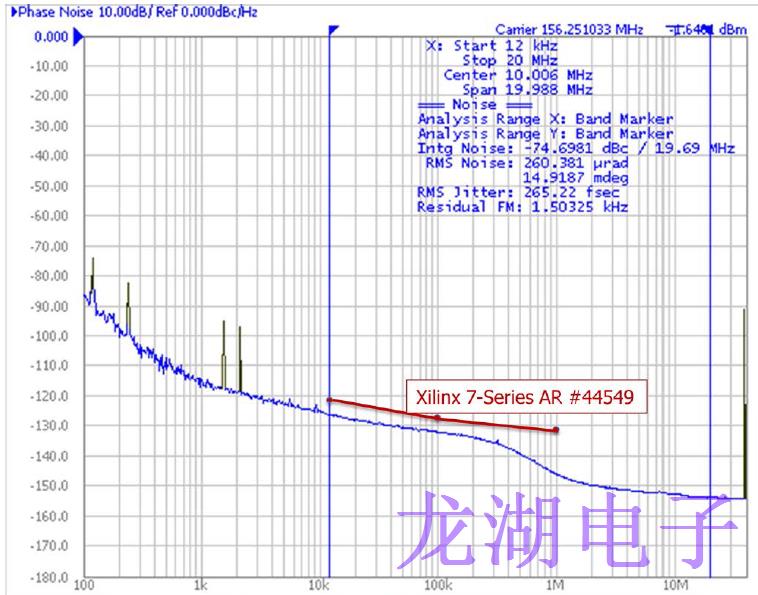

IDT晶振通用频率转换器系列时钟设备具有Xilinx7系列基准时钟应用所需的性能.图1详细显示了IDT世界终极格斗大赛时钟器件产生的156.25MHz输出时钟的典型相位噪声图.如图2所示,相位噪声图轻松低于AR#44549中定义的相位噪声屏蔽.

SMPTE和Xilinx7系列FPGAIDT3的IDT时钟

基准时钟振荡器应用所需的性能

1:示例8T49N241合成用例

在这种使用情况下,8T49N241被用作高性能四输出合成器.图3a是针对同一用例配置的相应时序控制器图形用户界面的屏幕截图.分数反馈锁相环与整数和分数输出分频器的组合使8T49N241能够产生所有这些输出频率,且合成误差为0ppb.10GE和SMPTE424时钟的测量相位噪声性能满足7系列要求.

基准时钟振荡器应用所需的性能

1a:相应的8T49N241时序控制器图形用户界面配置

8T49N287通用锁使用案例

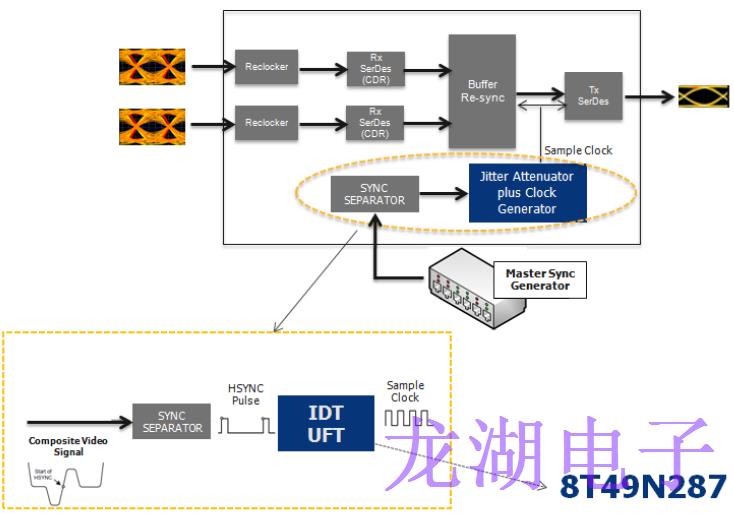

世界终极格斗大赛系列还可以用作传统SMPTEGenlock应用所需的高性能输入时钟抖动衰减器和频率转换器.图2详细描述了8T49N287的一个这样的用例.

基准时钟振荡器应用所需的性能

2:示例8T49N287通用锁用例

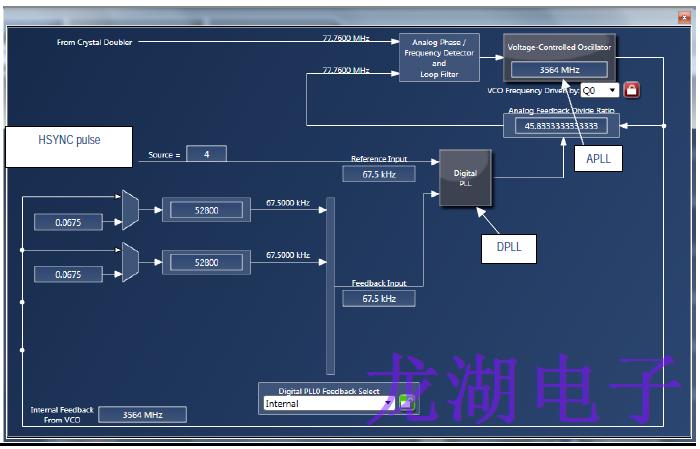

图2a详细说明了世界终极格斗大赛的双锁相环架构.在这种使用情况下,8T49N287器件接受来自同步分离器的HSYNC脉冲,然后使用内部数字锁相环将基准电压源与基于压控晶体振荡器的APLL的定标输出进行比较,压控振荡器也位于器件内部.然后,DPLL的输出用于控制APLL的分数反馈分频器.最终结果是,APLL的高性能输出与HSYNC基准电压源边沿对齐,消除了HSYNC基准电压源的任何输入抖动.请注意,四个输出8T49N241也具有相同的功能.

基准时钟振荡器应用所需的性能

2a:世界终极格斗大赛双锁相环结构的抖动衰减和频率转换

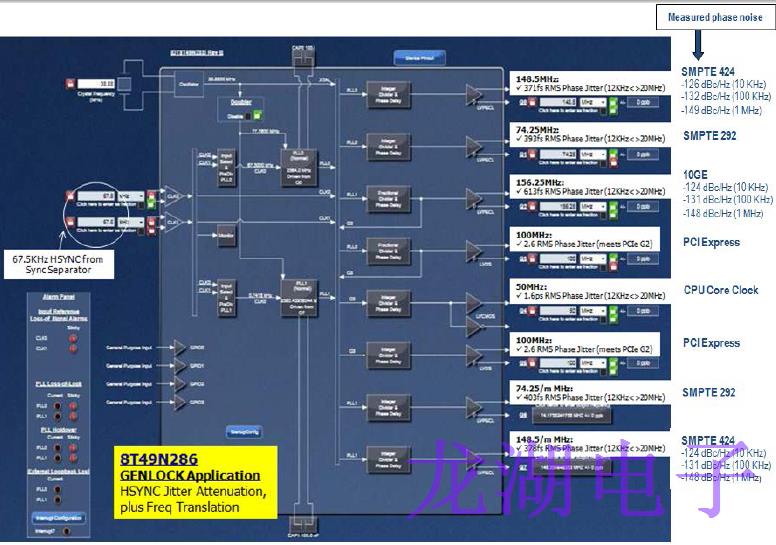

2b是为同一用例配置的相应定时命令图形用户界面的屏幕截图.再一次,分数反馈PLl与整数和分数输出分频器的组合允许8T49N287使用其8个输出产生所有这些具有0ppb加法合成误差的频率.10GE和SMPTE424时钟振荡器的测量相位噪声性能满足7系列要求.

基准时钟振荡器应用所需的性能

2b:相应的8T49N287时序控制器图形用户界面配置

结论

世界终极格斗大赛IDT系列设备可以产生当今符合SMPTE标准的多速率广播视频设备所需的多个非整数相关时钟频率.此外,在世界终极格斗大赛实施的高性能APLL设计满足Xilinx7系列GTX/GTH/GTP收发器严格的相位噪声要求.此外,世界终极格斗大赛只能在简单的合成用例中使用,或者作为传统同步锁定应用通常需要的低抖动晶振衰减器加频率转换器
