频率：1.8 ~160MHz

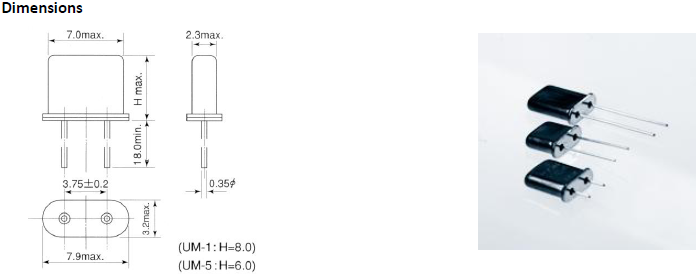

尺寸：7.9*3.2mm
Quarztechnik晶振,石英晶振,QTCC-UM1晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/U石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
我们是德国领先的石英贴片晶振制造商之一。我们的优势在于我们能够在极短时间内将客户的具体要求变为现实。我们广泛的产品范围使我们能够处理石英技术的许多方面，为客户提供物有所值的价格和稳定的价格。您也可以从我们训练有素的团队的专业知识和专家的专业知识中受益。
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.QTCC-UM1晶振,49U石英谐振器,无源插件石英晶体
|
Quarztechnik晶振 |
单位 |
QTCC-UM1晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
1.8 ~160MHz |
标准频率 |
|
储存温度 |
T_stg |
-55 to +125°C |
裸存 |
|
工作温度 |
T_use |
- 40 to + 105°C |
标准温度 |
|
激励功率 |
DL |
0.1 mW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
± 10 to ± 100 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
± 15 ~ ± 50 ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
10 – 50pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.Quarztechnik晶振,石英晶振,QTCC-UM1晶振
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.QTCC-UM1晶振,49U石英谐振器,无源插件石英晶体
Quarztechnik晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动.推进了环境考虑的49U插件晶振产品和服务的产品和服务.为了提供社会,努力维护地球环境.遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力.
地域社会环境保全活动及生物多样性保全活动的参加,环境搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调.这个环境方针是根据文件等的全体职员以及共同工作的人们.按照这个环境方针,设定49U插件晶体环境目的和目标,确实是落实,对其进行重新评估,努力持续改善. Quarztechnik晶振,石英晶振,QTCC-UM1晶振
Quarztechnik晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,生产新大体积晶振产品,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意. QTCC-UM1晶振,49U石英谐振器,无源插件石英晶体
