频率：8.000 to 160.000MHz

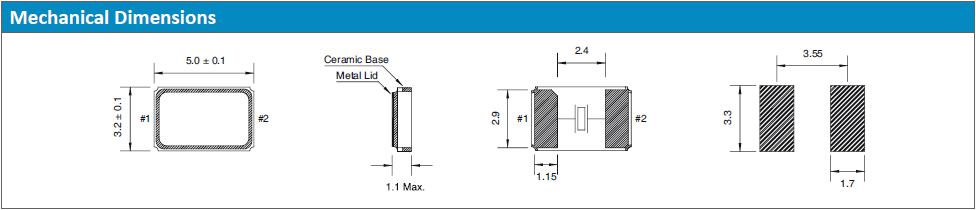

尺寸：5.0*3.2mm
Quarztechnik晶振,贴片晶振,QTC5B晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
我们是德国领先的石英晶体制造商之一。我们的优势在于我们能够在极短时间内将客户的具体要求变为现实。我们广泛的压控晶振产品范围使我们能够处理石英技术的许多方面，为客户提供物有所值的价格和稳定的价格。您也可以从我们训练有素的团队的专业知识和专家的专业知识中受益。
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.QTC5B晶振,高精度5032贴装晶振,无源两脚焊接谐振器
|
Quarztechnik晶振 |
单位 |
QTC5B晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8.000 to 160.000MHz |
标准频率 |
|
储存温度 |
T_stg |
-55 to +125°C |
裸存 |
|
工作温度 |
T_use |
-40 to +85°C |
标准温度 |
|
激励功率 |
DL |
100μW max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10 to ±30ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
± 15 ~ ± 50 ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
10 to 32pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.QTC5B晶振,高精度5032贴装晶振,无源两脚焊接谐振器
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.Quarztechnik晶振,贴片晶振,QTC5B晶振
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
Quarztechnik晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献.与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对薄小型金属外壳晶振,石英晶振的化学物质的管理强化等.
地域社会环境保全活动及生物多样性保全活动的参加,环境搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调.这个环境方针是根据文件等的全体职员以及共同工作的人们.按照这个环境方针,设定5032封装两脚晶振环境目的和目标,确实是落实,对其进行重新评估,努力持续改善. Quarztechnik晶振,贴片晶振,QTC5B晶振
以最小化使用危险材料、能源和其它资源为目的进行公司5032两脚金属封装贴片晶振产品及服务的安全生产和使用,并确保回收利用.以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露.持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为.不断进行持续改进的实践.QTC5B晶振,高精度5032贴装晶振,无源两脚焊接谐振器
