频率：2.0 MHz ~50.0 MHz

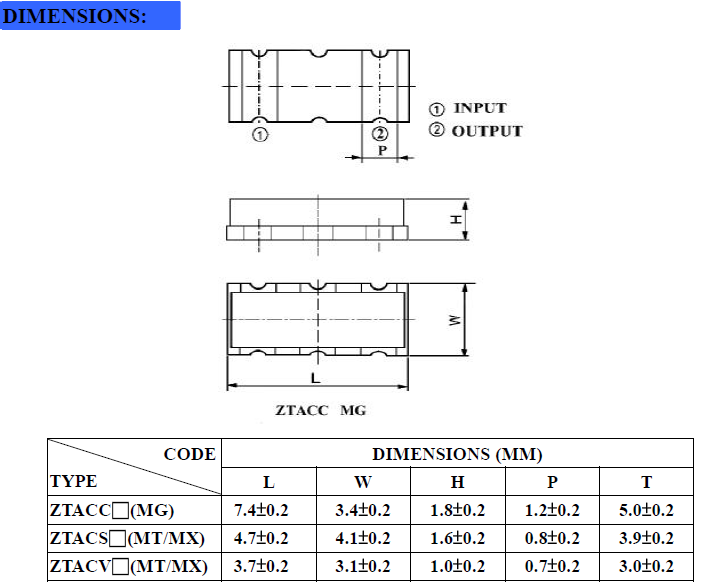

尺寸：7.5*3.5mm
该系列产品可在很宽温度范围内保持稳定.该陶瓷晶振尺寸小,重量轻,并具有卓越的抗振性能.利用它们可实现免调整振荡器电路的设计.该系列价格适中且货源稳定.使用陶瓷晶振,客户可实现批量生产.与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是电谐振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路.
NSK晶振,遥控器谐振器,ZTACC晶振,公司创于台湾1996年成立，创建品牌为【NSK】1997年在香港成立分公司，1998年在深圳成立分部，2001年到广东省东莞市投资建厂，主要生产石英晶体谐振器，无源晶振，与石英晶体振荡器，有源晶振，东冠生产线主要生产小尺寸SMD贴片晶振系列。
台湾津绽NSK晶体主要生产产品为全系列石英晶体振荡子即：石英晶体谐振器，(DIP晶体 SMD 晶体)，石英晶体振荡器 (SMD OSCILLATOR) 和石英晶体控制振荡器 (SMD晶振 VCXO压控晶振)。
超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题，为压电石英晶振行业的技术难题之一。公司子具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使石英晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。
|
NSK晶振规格 |
单位 |
MHZ陶瓷晶振频率范围 |
陶瓷晶振基本条件 |
|
标准频率 |
f_nom |
2.0MHZ~50.0MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
耐焊性：
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息NSK晶振,遥控器谐振器,ZTACC晶振
（1）柱面式产品和DIP产品
|
晶振产品类型 |
晶振焊接条件 |
|
插件晶振型,是指石英晶振采用引脚直插模式的情况下 |
手工焊接+300°C或低于3秒钟 |
|
SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230° |
+260°C或低于@最大值 10 s |
台湾津绽NSK晶振科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考虑面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
台湾NSK晶振环保基本理念：NSK晶振,遥控器谐振器,ZTACC晶振
1.作为良好的企业市民，遵循本公司的行动方针，充分关心维护地球环境。遵守国内外的有关环保法规。
2.保护自然环境，充分关注自然生态等方面的环境保护，维持和保全生物多样性。
3.有效利用资源和能源，生产陶瓷晶振，石英晶振认识到资源和能源的有限性，努力进行有效利用。
4为构建循环型社会做出贡献，致力于减少废弃物及废弃物的再利用核再生循环，努力构建循环型社会。
5.推进晶振厂家环保型业务，充分发挥综合实力，推进环保型业务，为减轻社会的环境负荷做出贡献。
