泰艺晶振,贴片晶振,XX晶振

频率：12.0~60.0MHZ

尺寸：3.2*2.5mm

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-29952551

LH-1

泰艺晶振,贴片晶振,XX晶振，晶振贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

贴片晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一 LH-2

泰艺晶振规格	单位	晶振频率范围	石英晶振基本条件
标准频率	f_nom	12.0~60.0MHz	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

LH-3

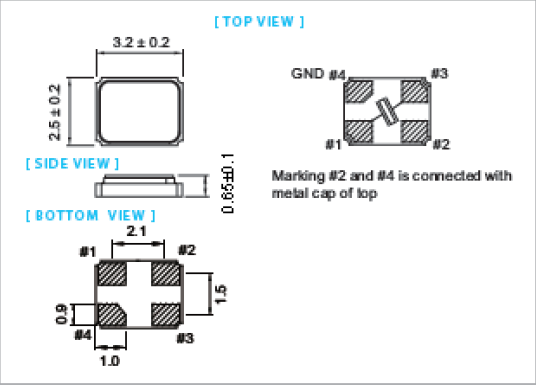

XX 3225

LH-4

大家都知道晶振其实分为很多的类别，比如陶瓷谐振器，以及石英晶体谐振器，石英晶体振荡器，那么石英晶体振荡器又称呼为有源晶振，何为有源晶振？有源的意思就是带有电压功能，是只产品在使用过程中首先需要通过电压起振，一般有源晶振的电压在3.3V-5V之间。其实有源晶振在细分的情况下又能分成压控振荡器（VCXO）以及温补晶振(TCXO)这两者又可以合并为压控温补晶振（VC-TCXO），压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能，当石英晶振在使用过程中遇到电压变大或者变小的情况下，产品可以在自带电压功能的情况下把电压控制在可接受范围，以及控制振荡器的PPM精度，不超出在需要的频率内，使其能够稳定的给CPU提供精准信号，这就是压控振荡器的主要特点。

那么温补晶振（TCXO）又有什么特点，温补晶振简单的来说就是在工作过程中起到温度补偿功能，那怎么个温度补偿法呢？其实原理跟压控振荡器一样，比如说温补晶振电压有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等几款常用电压。温补晶振在工作过程中如果遇到了温度变化很大的情况下，那这个时候温度补偿就起作用了，比如说温补晶振的基本精度要求是0.5PPM，常温要求是2ppm，那如果低温超出的常温的情况下，晶体的温补功能就会把精度控制在一定的范围内，使精度变化在一个要求值的范围，稳定在高精度要求内给CPU提供稳定的信号。泰艺晶振,贴片晶振,XX晶振 LH-5

泰艺晶振电子秉持「质量至上、创新思维、诚信为本、服务第一」的四大经营理念持续不断努力革新，强化现有体质与创新机制以创造更高的客户价值。

近来由于污染排放总量管制受到应有重视，各种污染减量与管理机制的议题已陆续成为主管机关与企业间执行污染防制的重点，而泰艺晶振电子本身由于受到环保机关污染总量管制，污染物排放量有一定的承诺限值，加上各类相关环保议题的要求，亦订定与规划相关减量目标，全力保护有限的地球资源与环境。

有鉴于环保意识抬头，泰艺晶振电子多年来在环保工作上持续努力，期望藉由环境管理、自发且持续的改善，达到改善环境、减少环境冲击的实质目的。本公司泰艺晶振于2002年6月开始推行ISO 14001环境管理系统，持续改善整体环境并有助提高经营绩效，同时强化内外销竞争力与提升公司形象。我们承诺将会持续维护ISO 14001环境管理可能污染环境的因素，善尽社会责任。泰艺晶振,贴片晶振,XX晶振 LH-6
