6G网络差分晶振,爱普生SPXO振荡器MG7050HAN,X1M0004310011
prevnext

6G网络差分晶振,爱普生SPXO振荡器MG7050HAN,X1M0004310011

频率：156.25MHZ

尺寸：7.00x5.00x1.60mm

6G网络差分晶振,爱普生SPXO振荡器MG7050HAN,X1M0004310011，尺寸为7.00x5.00x1.60mm，频率为156.25MHz，输出逻辑HCSL，HCSL输出差分晶振，有源差分晶振，日本进口差分晶振，HCSL差分晶体振荡器，高频差分晶振，低抖动差分晶振，低相噪差分晶振，低相位差分晶振，低功耗差分晶振，6G无线设备差分晶振，低电压差分晶振，网络设备差分晶振，7050mm差分晶振，产品具备低抖动低相位低电压的特点，可满足各大应用程序的需求，好比参考时钟包括服务器，网络等领域。

产品为HCSL高频石英晶体振荡器使用SAW的基本振荡输出谐振器。这样实现了低抖动和低抖动噪声频率在100 ~ 200mhz，且适用参考时钟包括服务器、存储和网络，以及仪器仪表等。6G网络差分晶振,爱普生SPXO振荡器MG7050HAN,X1M0004310011.

订购热线：0755-29952551
QQ咨询 财富通

Abracon-2

LH-1

6G网络差分晶振,爱普生SPXO振荡器MG7050HAN,X1M0004310011，尺寸为7.00x5.00x1.60mm，频率为156.25MHz，输出逻辑HCSL，HCSL输出差分晶振，有源差分晶振，日本进口差分晶振，HCSL差分晶体振荡器，高频差分晶振，低抖动差分晶振，低相噪差分晶振，低相位差分晶振，低功耗差分晶振，6G无线设备差分晶振，低电压差分晶振，网络设备差分晶振，7050mm差分晶振，产品具备低抖动低相位低电压的特点，可满足各大应用程序的需求，好比参考时钟包括服务器，网络等领域。

产品为HCSL高频石英晶体振荡器使用SAW的基本振荡输出谐振器。这样实现了低抖动和低抖动噪声频率在100 ~ 200mhz，且适用参考时钟包括服务器、存储和网络，以及仪器仪表等。6G网络差分晶振,爱普生SPXO振荡器MG7050HAN,X1M0004310011.

LH-2

6G网络差分晶振,爱普生SPXO振荡器MG7050HAN,X1M0004310011    参数表


Item Symbol Specifications Conditions / Remarks
Output frequency range f0 156.25 MHz Please contact us about available frequencies.
100MHz , 125MHz , 156.25MHz , 200MHz Standard frequency
Supply voltage VCC D : 2.5V ± 0.125V C : 3.3V ± 0.33V VCC1 and VCC2 need same voltage
Storage temperature T_stg -55°C to +125°C Store as bare product after packing
Operating temperature T_use A : 0°C to +70°C
B : -20°C to +70°C
D : -5°C to +85°C
Frequency tolerance *1 f_tol J : ± 50 × 10-6
L : ±100 × 10-6
Current consumption ICC 55 mA Typ.
84 mA Max. 		60 mA Typ.
90 mA Max. 		2-outputs OE = VCC
with L_HCSL
95 mA Typ.
128 mA Max. 		100 mA Typ.
136 mA Max. 		4-outputs
Disable current I_dis 11 mA Typ.
23 mA Max. 		12 mA Typ.
25 mA Max. 		2-outputs OE = GND
15 mA Typ.
28 mA Max. 		16 mA Typ.
30 mA Max. 		4-outputs
Symmetry SYM 45%to 55% At outputs crossing point
Output voltage VOH 0.66 V to 0.85 mV DC characteristics
VOL -0.15 V to 0.15 V
Output load condition
 L_HCSL 50Ω or 42.2Ω, with CL = 2pF,
Rs = 33Ω or 27Ω
Input voltage VIH 70% VCC Min. OE and ZSEL terminals
VIL 30% VCC Max.
Rise time / Fall time Rr / Rf 1 V/ns to 4 V/ns Between -0.15 V and 0.15 V of differential output.
Start-up time t_str 5 ms Typ., 10 ms Max. Time at minimum supply voltage to be 0 s
Phase Jitter tPJ 0.19 ps Typ. 0.16 ps Typ. f0 = 100MHz Offset frequency:
12kHz to 20MHz
0.18 ps Typ. 0.15 ps Typ. f0 = 125MHz
0.16 ps Typ. 0.13 ps Typ. f0 = 156.25MHz
0.14 ps Typ. 0.12 ps Typ. f0 = 200MHz
0.3 ps Max.
Skew t_skew 20ps Typ. 50ps Max. FSEL = H
Aging f_aging N : ± 10 × 10-6 / year Max. First year +25°C,
VCC = 2.5V , 3.3V
A : Included in Frequency tolerance *2 10 years
LH-3Abracon-1

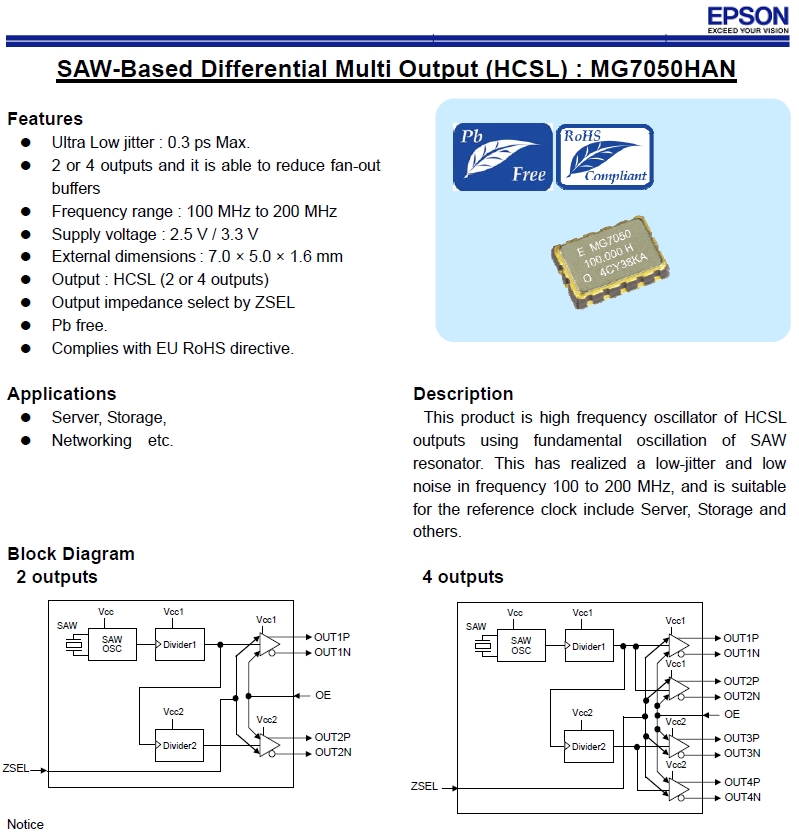

6G网络差分晶振,爱普生SPXO振荡器MG7050HAN,X1M0004310011     尺寸图MG7050HAN 1

有源晶体振荡器产品特性：

超低抖动:0.3 ps最大值。

2路或4路输出，能够减少扇出

缓冲区

频率范围:100mhz ~ 200mhz

供电电压:2.5 V / 3.3 V

外形尺寸:7.0 × 5.0 × 1.6 mm

输出:HCSL(2或4个输出)

输出阻抗由ZSEL选择

无铅。

符合欧盟RoHS指令。MG7050HAN

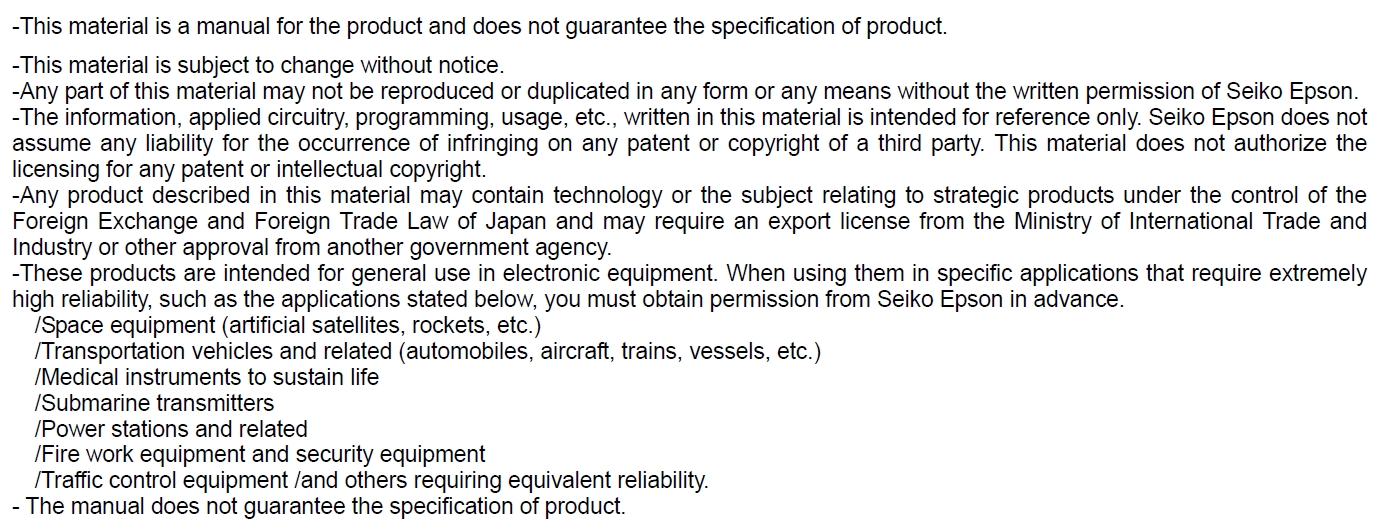

zhuyi 1

更多相关日本爱普生晶振型号

编码 进口晶振品牌 型号 频率 尺寸 输出方式 电源电压 工作温度
X1G0050110000 爱普生晶振 SG-8503CA 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050110003 爱普生晶振 SG-8503CA 156.250000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050110004 爱普生晶振 SG-8503CA 100.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050110005 爱普生晶振 SG-8503CA 125.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050111001 爱普生晶振 SG-8503CA 100.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050210000 爱普生晶振 SG-8504CA 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050210003 爱普生晶振 SG-8504CA 75.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050210004 爱普生晶振 SG-8504CA 62.500000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050210005 爱普生晶振 SG-8504CA 106.250000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050210006 爱普生晶振 SG-8504CA 100.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050210007 爱普生晶振 SG-8504CA 100.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050211001 爱普生晶振 SG-8504CA 100.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050310000 爱普生晶振 SG-8506CA 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050310003 爱普生晶振 SG-8506CA 622.080000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1G0050311001 爱普生晶振 SG-8506CA 156.250000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL 2.375 to 3.630 V -40 to 85 °C
X1M0000910001 爱普生晶振 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V 0 to 70 °C
X1M0000910002 爱普生晶振 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V 0 to 70 °C
X1M0000910003 爱普生晶振 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V 0 to 70 °C
X1M0000910004 爱普生晶振 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V -5 to 85 °C
X1M0000910005 爱普生晶振 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V -20 to 70 °C
X1M0000910006 爱普生晶振 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V 0 to 70 °C
X1M0000910007 爱普生晶振 EG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V -5 to 85 °C
X1M0000910008 爱普生晶振 EG-2102CA 156.250000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V 0 to 70 °C
X1M0000910009 爱普生晶振 EG-2102CA 312.500000 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V 0 to 70 °C
X1M0000910010 爱普生晶振 EG-2102CA 322.265625 MHz 7.00 x 5.00 x 1.20 mm HCSL 3.000 to 3.600 V -5 to 85 °C
X1M0001010002 爱普生晶振 EG-2121CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm HCSL 2.375 to 2.625 V 0 to 70 °C
X1M0001410001 爱普生晶振 EG-4101CA 212.500000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -40 to 85 °C
X1M0001410002 爱普生晶振 EG-4101CA 281.333300 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -40 to 85 °C
X1M0001410003 爱普生晶振 EG-4101CA 106.250000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -40 to 85 °C
X1M0001410004 爱普生晶振 EG-4101CA 698.812300 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -40 to 85 °C
X1M0001410007 爱普生晶振 EG-4101CA 312.500000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -40 to 85 °C
X1M0001410008 爱普生晶振 EG-4101CA 400.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -40 to 85 °C
X1M0001410010 爱普生晶振 EG-4101CA 156.250000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -40 to 85 °C
X1M0001410013 爱普生晶振 EG-4101CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -40 to 85 °C
X1M0001410014 爱普生晶振 EG-4101CA 644.531200 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -40 to 85 °C
X1M0001410017 爱普生晶振 EG-4101CA 156.253906 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -40 to 85 °C
X1M0002010001 爱普生晶振 EG-2102CB 133.330000 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0002010002 爱普生晶振 EG-2102CB 150.000000 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0002010003 爱普生晶振 EG-2102CB 133.000000 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0002010004 爱普生晶振 EG-2102CB 156.250000 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0002010005 爱普生晶振 EG-2102CB 212.500000 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.970 to 3.630 V -20 to 70 °C
X1M0002010006 爱普生晶振 EG-2102CB 644.531300 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0002010007 爱普生晶振 EG-2102CB 625.000000 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0002010008 爱普生晶振 EG-2102CB 100.000000 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0002010009 爱普生晶振 EG-2102CB 150.000000 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0002010010 爱普生晶振 EG-2102CB 106.250000 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0002110001 爱普生晶振 EG-2121CB 156.250000 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0002110002 爱普生晶振 EG-2121CB 212.500000 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.375 to 2.625 V -20 to 70 °C
X1M0002110003 爱普生晶振 EG-2121CB 156.250000 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.375 to 2.625 V -20 to 70 °C
X1M0002110004 爱普生晶振 EG-2121CB 322.265625 MHz 5.00 x 3.20 x 1.40 mm LV-PECL 2.375 to 2.625 V -20 to 70 °C
X1M0003010002 爱普生晶振 XG-2102CA 212.500000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0003010003 爱普生晶振 XG-2102CA 212.500000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0003010004 爱普生晶振 XG-2102CA 156.250000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0003010006 爱普生晶振 XG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0003010007 爱普生晶振 XG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0003010008 爱普生晶振 XG-2102CA 150.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0003010009 爱普生晶振 XG-2102CA 150.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0003010010 爱普生晶振 XG-2102CA 150.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0003010011 爱普生晶振 XG-2102CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0003010012 爱普生晶振 XG-2102CA 133.330000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0003010013 爱普生晶振 XG-2102CA 150.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0003010014 爱普生晶振 XG-2102CA 156.250000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0003010015 爱普生晶振 XG-2102CA 212.500000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0003010016 爱普生晶振 XG-2102CA 156.250000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0003010017 爱普生晶振 XG-2102CA 133.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0003010019 爱普生晶振 XG-2102CA 125.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
