X1G004551000400低相位噪声晶振,VG7050EBN 794.727753MHz CJGHBZ

频率：794.727753MHz

尺寸：7.0x5.0x1.5mm

X1G004551000400低相位噪声晶振,VG7050EBN 794.727753MHz CJGHBZ，日本进口晶振，EPSON爱普生晶振，型号：VG7050EBN，编码为：X1G004551000400，频率为：794.727753MHz，小体积晶振尺寸：7.0x5.0x1.5mm，六脚贴片晶振，LVPECL差分晶体振荡器，石英晶体振荡器，有源晶振，石英晶振，VCXO压控晶振，具有超小型，轻薄型，低抖动，低功耗，低电压，低相位噪声，低电平，高精度，高性能，高品质等特点。7050晶振被广泛应用于：通讯设备，无线网络，蓝牙模块，物联网，路由器，仪器仪表、SATA，SAS，光纤通信，交换机，以太网，医疗设备，安防设备，导航仪等应用。

订购热线：0755-29952551

LH-1

LH-2

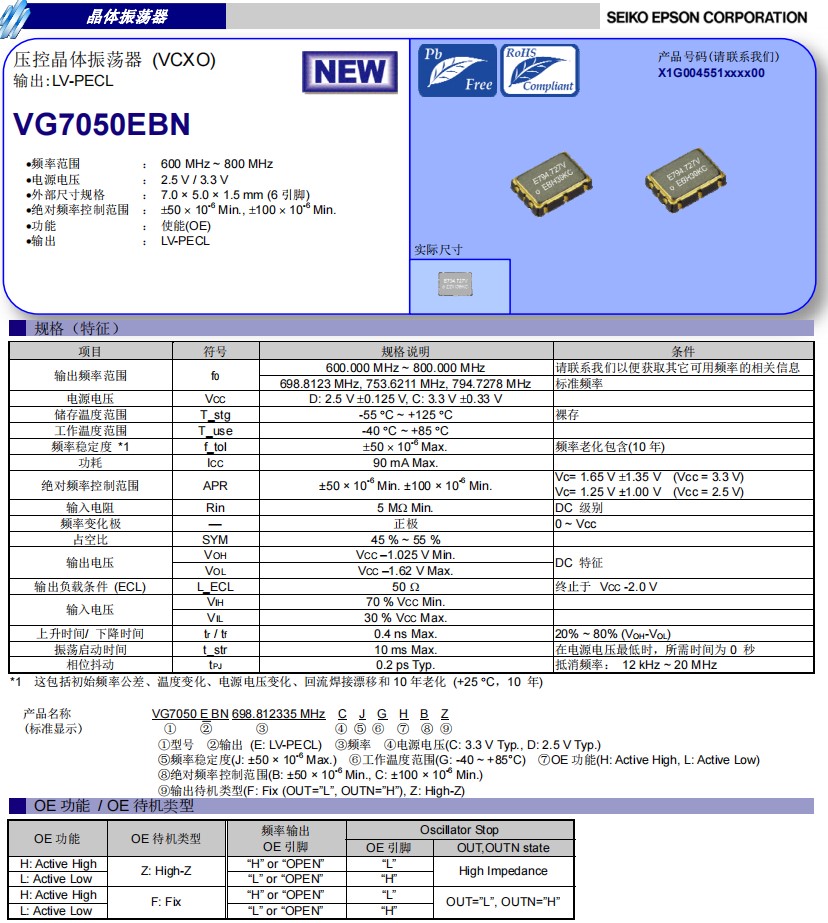

X1G004551000400低相位噪声晶振,VG7050EBN 794.727753MHz CJGHBZ 参数表

项目

符号

规格说明

条件

输出频率范围

794.727753MHz

请联系我们以便获取其它可用频率的相关信息

698.8123 MHz, 753.6211 MHz, 794.7278 MHz

标准频率

电源电压

VCC

D: 2.5 V 土0.125 V, C: 3.3 V 土0.33 V

储存温度范围

T_stg

-55 。C ~ +125 。C

裸存

工作温度范围

T_use

-40 。C ~ +85 。C

频率稳定度 *1

f_tol

土50 x 10-6 Max.

频率老化包含(10 年)

功耗

ICC

90 mA Max.

绝对频率控制范围

APR

±50 × 10-6 Min. ±100 × 10-6 Min.

Vc= 1.65 V 土1.35 V (Vcc = 3.3 V)
Vc= 1.25 V ±1.00 V (Vcc = 2.5 V)

输入电阻

Rin

5 MΩ Min.

DC 级别

频率变化极

正极

0 ~ Vcc

占空比

SYM

45 % ~ 55 %

输出电压

VOH

VCC –1.025 V Min.

DC 特征

VOL

VCC –1.62 V Max.

输出负载条件 (ECL)

L_ECL

50 Ω

终止于 VCC -2.0 V

输入电压

VIH

70 % VCC Min.

VIL

30 % VCC Max.

上升时间/ 下降时间

tr / tf

0.4 ns Max.

20% ~ 80% (VOH-VOL)

振荡启动时间

t_str

10 ms Max.

在电源电压最低时，所需时间为 0 秒

相位抖动

tPJ

0.2 ps Typ.

抵消频率： 12 kHz ~ 20 MHz

LH-3

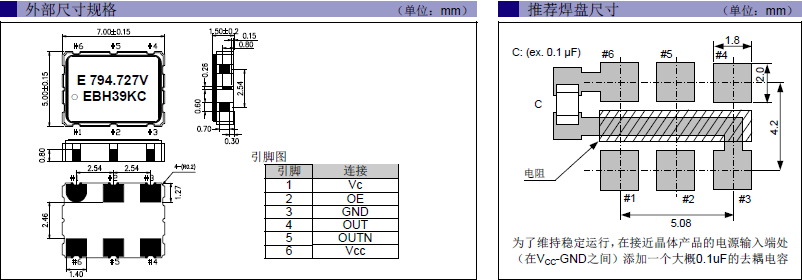

X1G004551000400低相位噪声晶振,VG7050EBN 794.727753MHz CJGHBZ 尺寸图

X1G004551000400低相位噪声晶振,VG7050EBN 794.727753MHz CJGHBZ

常用的差分晶振输出均属于方波，输出功率比较大，驱动能力较强，但谐波分量非常多。这两种输出模式是差分贴片晶振的输出逻辑，两者的相位刚好相反，因此它们能够组成更高性能的系统，同时还能消除共模噪声。差分输出（例如LVPECL，LVDS，HCSL) 可以满足高速数据传输，应用于高速计算机，数字通信系统，雷达，测量仪器，频率合成器等。

产品编码	爱普生晶体	型号	频率	频率稳定性	尺寸	输出波形
X1G003691002100	EPSON晶振	VG-4512CA	148.351600 MHz	JHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691002200	EPSON晶振	VG-4512CA	148.500000 MHz	JHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691003400	EPSON晶振	VG-4512CA	122.880000 MHz	GHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011300	EPSON晶振	VG-4512CA	122.880000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011400	EPSON晶振	VG-4512CA	125.000000 MHz	JGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011500	EPSON晶振	VG-4512CA	156.250000 MHz	JGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011600	EPSON晶振	VG-4512CA	157.286400 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691013400	EPSON晶振	VG-4512CA	153.600000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141100100	EPSON晶振	VG-4513CA	122.880000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141100200	EPSON晶振	VG-4513CA	122.880000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141100400	EPSON晶振	VG-4513CA	153.600000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141100600	EPSON晶振	VG-4513CA	148.351648 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141100700	EPSON晶振	VG-4513CA	153.600000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101100	EPSON晶振	VG-4513CA	122.880000 MHz	GHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101200	EPSON晶振	VG-4513CA	148.500000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101300	EPSON晶振	VG-4513CA	155.520000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101400	EPSON晶振	VG-4513CA	156.250000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101700	EPSON晶振	VG-4513CA	100.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101800	EPSON晶振	VG-4513CA	125.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101900	石英晶振	VG-4513CA	155.520000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141102000	EPSON晶振	VG-4513CA	156.250000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141160200	EPSON晶振	VG-4513CA	200.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004151000300	EPSON晶振	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151000400	EPSON晶振	VG-4513CB	153.600000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151000700	EPSON晶振	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151000900	EPSON晶振	VG-4513CB	153.600000 MHz	GFCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151001300	EPSON晶振	VG-4513CB	125.000000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151001600	EPSON晶振	VG-4513CB	156.250000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004541100300	EPSON晶振	VG7050EAN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004541100500	EPSON晶振	VG7050EAN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004541100700	EPSON晶振	VG7050EAN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000300	EPSON晶振	VG7050EBN	698.812335 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000400	EPSON晶振	VG7050EBN	794.727753 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000700	EPSON晶振	VG7050EBN	693.482990 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000800	EPSON晶振	VG7050EBN	698.812300 MHz	CJGHCZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004561100300	EPSON晶振	VG7050ECN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004561100500	EPSON晶振	VG7050ECN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004561100700	EPSON晶振	VG7050ECN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1M000391001700	EPSON晶振	EV1409EAN	1986.819000 MHz	CPENBA	14.00 x 9.00 x 2.60 mm	LV-PECL
