EPSON晶振,温补晶振,TG-5035CE晶振,X1G0038310001晶振

频率:10~40MHZ

尺寸:3.2*2.5mm

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-29952551
QQ咨询 财富通

LH-1ESPON-1

EPSON晶振,温补晶振,TG-5035CE晶振,X1G0038310001晶振,

LH-2

型号

TG-5035CE晶振

输出频率范围

10~40MHZ

电源电压范围

1.7~3.3V

电源电压(Vcc)

+3.3V

消耗电流

+90mA max.

驱动输出

CMOS

输出电压

0.8Vp-p min.(f52MHz)(削峰正弦波/DC-coupled)

输出负载

10kΩ//15pF

频率稳定度

常温偏差

±1.5×10-6 max.(After 2 reflows)

温度特性

±1.0×10-6,±2.5×10-6 max./-55~+125
±1.0×10-6,±2.5×10-6 max./-40~+85(Option)

电源电压特性

±0.2×10-6 max.(VCC ±5%)

负载变化特性

±0.2×10-6 max.(10kΩ//10pF±10%)

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

爱普生TCXO有源振荡器型号列表:

Rearranges Rearranges Rearranges
Model
Frequency LxWxH
Rearranges Rearranges,Rearranges
Output Wave
F.Tol@25°C
Rearranges Rearranges Rearranges
Ope Temperature
Freq/Temp I [Max]
Rearranges Rearranges
Freq. Control
25°C Aging
TG-5021CG 33.600000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-2.00 ppm ≤ 2.0 mA +/-1ppm
TG-5021CG 32.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-2.00 ppm ≤ 2.0 mA +/-1ppm
TG-5021CG 30.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-2.00 ppm ≤ 2.0 mA +/-1ppm
TG-5021CE 24.000000 MHz 3.20 x 2.50 x 0.90 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-5.00 ppm ≤ 1.5 mA +/-1ppm
TG-5035CE 19.200000 MHz 3.20 x 2.50 x 0.90 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-0.50 ppm ≤ 1.5 mA +/-1ppm
TG-5035CE 16.369000 MHz 3.20 x 2.50 x 0.90 mm Clipped sine wave +/-1.0 ppm -30 to +85 °C +/-0.50 ppm ≤ 1.5 mA +/-1ppm
TG-5035CE 16.368000 MHz 3.20 x 2.50 x 0.90 mm Clipped sine wave +/-1.0 ppm -30 to +85 °C +/-0.50 ppm ≤ 1.5 mA +/-1ppm
TG-5035CE 16.369000 MHz 3.20 x 2.50 x 0.90 mm Clipped sine wave +/-2.0 ppm -40 to +85 °C +/-0.50 ppm ≤ 1.5 mA +/-1ppm
TG-5035CE 26.000000 MHz 3.20 x 2.50 x 0.90 mm Clipped sine wave +/-2.0 ppm -40 to +85 °C +/-0.50 ppm ≤ 1.5 mA +/-1ppm
爱普生TCXO有源振荡器编码列表:

Rearranges
Product Number
Rearranges Rearranges Rearranges
Model
Frequency LxWxH
Rearranges Rearranges,Rearranges
Output Wave
F.Tol@25°C
Rearranges Rearranges Rearranges
Ope Temperature
Freq/Temp I [Max]
Rearranges Rearranges
Freq. Control
25°C Aging
X1G0035810029 TG-5021CG 33.600000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-2.00 ppm ≤ 2.0 mA +/-1ppm
X1G0035810035 TG-5021CG 32.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-2.00 ppm ≤ 2.0 mA +/-1ppm
X1G0035810039 TG-5021CG 30.000000 MHz 2.50 x 2.00 x 0.80 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-2.00 ppm ≤ 2.0 mA +/-1ppm
X1G0038210044 TG-5021CE 24.000000 MHz 3.20 x 2.50 x 0.90 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-5.00 ppm ≤ 1.5 mA +/-1ppm
X1G0038310001 TG-5035CE 19.200000 MHz 3.20 x 2.50 x 0.90 mm Clipped sine wave +/-2.0 ppm -30 to +85 °C +/-0.50 ppm ≤ 1.5 mA +/-1ppm
X1G0038310004 TG-5035CE 16.369000 MHz 3.20 x 2.50 x 0.90 mm Clipped sine wave +/-1.0 ppm -30 to +85 °C +/-0.50 ppm ≤ 1.5 mA +/-1ppm
X1G0038310005 TG-5035CE 16.368000 MHz 3.20 x 2.50 x 0.90 mm Clipped sine wave +/-1.0 ppm -30 to +85 °C +/-0.50 ppm ≤ 1.5 mA +/-1ppm
X1G0038310014 TG-5035CE 16.369000 MHz 3.20 x 2.50 x 0.90 mm Clipped sine wave +/-2.0 ppm -40 to +85 °C +/-0.50 ppm ≤ 1.5 mA +/-1ppm
X1G0038310025 TG-5035CE 26.000000 MHz 3.20 x 2.50 x 0.90 mm Clipped sine wave +/-2.0 ppm -40 to +85 °C +/-0.50 ppm ≤ 1.5 mA +/-1ppm
LH-3

ESPON-2

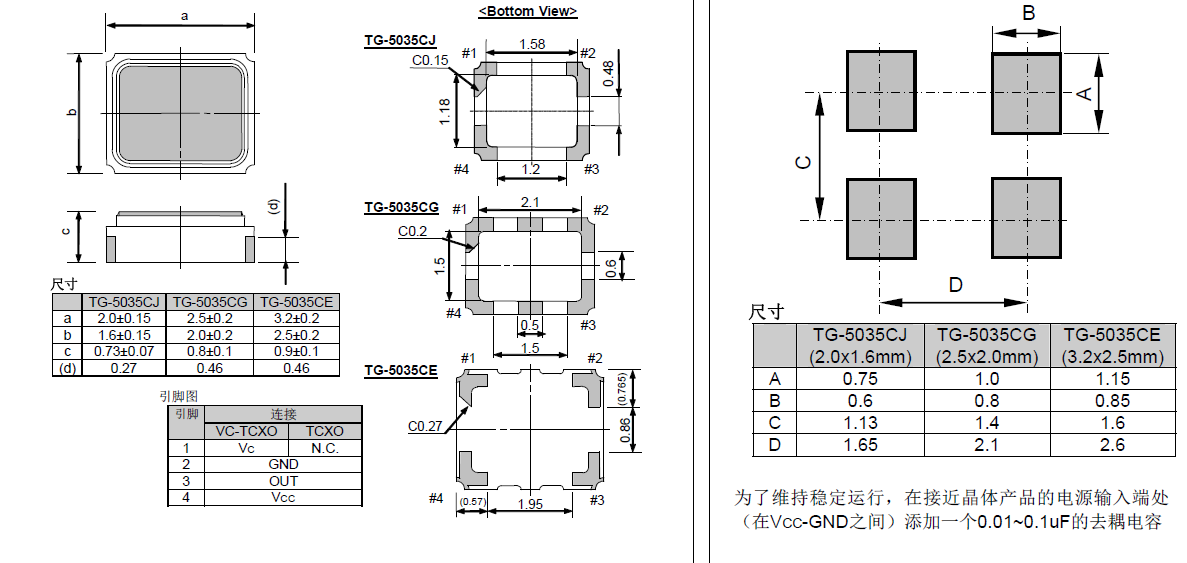

TG-5035CJ CG CE 2016 25203225

LH-4

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英有源晶振产品未撞击机器或其他电路板等。EPSON晶振,温补晶振,TG-5035CE晶振,X1G0038310001晶振

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存OSC晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至进口晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

LH-5

爱普生晶振环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少3225贴片振荡器各种形式的废物来实现这一承诺.爱普生晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标. EPSON晶振,温补晶振,TG-5035CE晶振,X1G0038310001晶振

爱普生晶振集团所生产的压电石英晶体、3225有源振荡器,有源晶体,温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)完全符合ISO14001环境管理体系标准的要求,体现了一个适合、三个承诺和一个框架:建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响;持续改进——持续改进环境绩效和环境管理体系的承诺;

减少3225石英有源晶振染,节能降耗——污染预防的承诺;依法治理——遵守现行适用的环境法律、法规和其他要求的承诺;“减少污染,节能降耗,建造美丽家园;依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.
