EPSON晶振,温补晶振,TG-5021CE晶振,X1G0038210044晶振

频率：10~40MHZ

尺寸：3.2*2.5mm

超小型表面贴片型贴片晶振,较适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从10MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在恶劣严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊盘以及高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-29952551

LH-1

EPSON晶振,温补晶振,TG-5021CE晶振,X1G0038210044晶振,超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型3225晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

爱普生株式会社爱普生拓优科梦,（EPSON — YOCOM）1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电进口晶振,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

LH-2

型号		TG-5021CE晶振
输出频率范围		10~40MHZ
电源电压范围		1.7~3.3V
电源电压（Vcc）		+3.3V
消耗电流		+90mA max.
驱动输出		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//15pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-55~+125℃ ±1.0×10-6,±2.5×10-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V　@VCC≧+2.6V ±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V　@VCC=+1.8V
	频率控制极性	正极性

爱普生TCXO有源振荡器型号列表:

Model

Frequency

LxWxH

Output Wave

F.Tol@25°C

Ope Temperature

Freq/Temp

I [Max]

Freq. Control

25°C Aging

TG-5500CA

15.360000 MHz

7.00 x 5.00 x 1.50 mm

Clipped sine wave

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

TG-5021CG

33.600000 MHz

2.50 x 2.00 x 0.80 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 2.0 mA

+/-1ppm

TG-5021CG

32.000000 MHz

2.50 x 2.00 x 0.80 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 2.0 mA

+/-1ppm

TG-5021CG

30.000000 MHz

2.50 x 2.00 x 0.80 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 2.0 mA

+/-1ppm

TG-5021CE

24.000000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-1.5 ppm

-40 to +85 °C

+/-5.00 ppm

≤ 1.5 mA

+/-1ppm

TG-5035CE

19.200000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

TG-5035CE

16.369000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-1.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

TG-5035CE

16.368000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-1.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

TG-5035CE

16.369000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-2.0 ppm

-40 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

TG-5035CE

26.000000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-2.0 ppm

-40 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

爱普生TCXO有源振荡器编码列表:

Product Number

Model

Frequency

LxWxH

Output Wave

F.Tol@25°C

Ope Temperature

Freq/Temp

I [Max]

Freq. Control

25°C Aging

X1G0035610204

TG-5500CA

15.360000 MHz

7.00 x 5.00 x 1.50 mm

Clipped sine wave

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

X1G0035810029

TG-5021CG

33.600000 MHz

2.50 x 2.00 x 0.80 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 2.0 mA

+/-1ppm

X1G0035810035

TG-5021CG

32.000000 MHz

2.50 x 2.00 x 0.80 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 2.0 mA

+/-1ppm

X1G0035810039

TG-5021CG

30.000000 MHz

2.50 x 2.00 x 0.80 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 2.0 mA

+/-1ppm

X1G0038210044

TG-5021CE

24.000000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-1.5 ppm

-40 to +85 °C

+/-5.00 ppm

≤ 1.5 mA

+/-1ppm

X1G0038310001

TG-5035CE

19.200000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

X1G0038310004

TG-5035CE

16.369000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-1.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

X1G0038310005

TG-5035CE

16.368000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-1.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

X1G0038310014

TG-5035CE

16.369000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-2.0 ppm

-40 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

X1G0038310025

TG-5035CE

26.000000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-2.0 ppm

-40 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

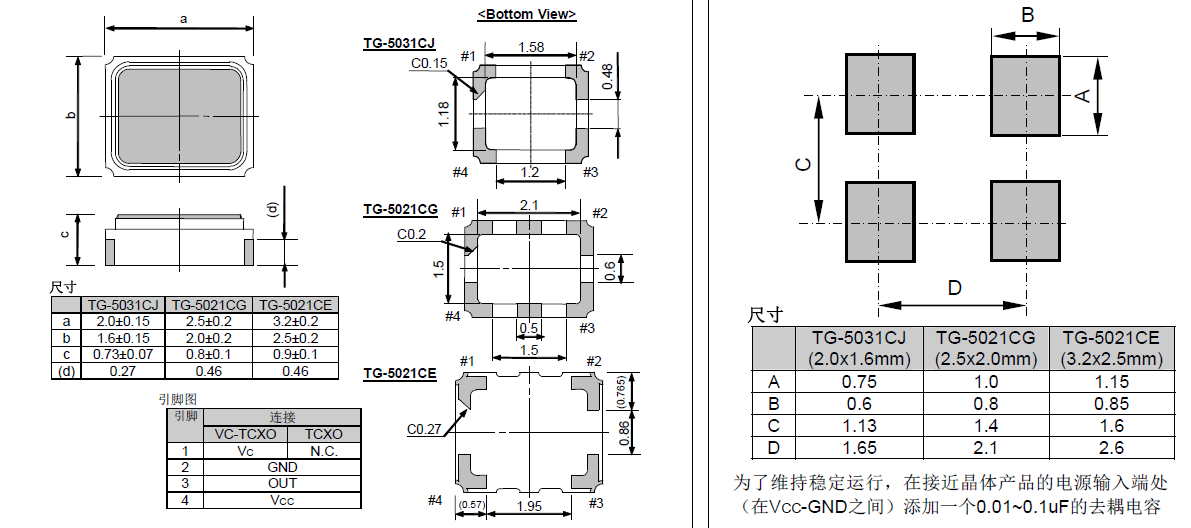

TG-5021CG CE 2520 3225 LH-4

机械振动的影响:当金属面晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。EPSON晶振,温补晶振,TG-5021CE晶振,X1G0038210044晶振

石英振荡器产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了TCXO晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

LH-5

爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少SMD进口晶振各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司,贴片晶振,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.EPSON晶振,温补晶振,TG-5021CE晶振,X1G0038210044晶振

爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进3225有源晶振的目标和指标. 环境行为评价：评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.

加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）,晶振,石英晶振,有源晶振环保型原材料,减少3225贴片振荡器生产过程中的废弃物产生量,努力向相关方施加环境影响. 我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.
