频率：80~175MHZ

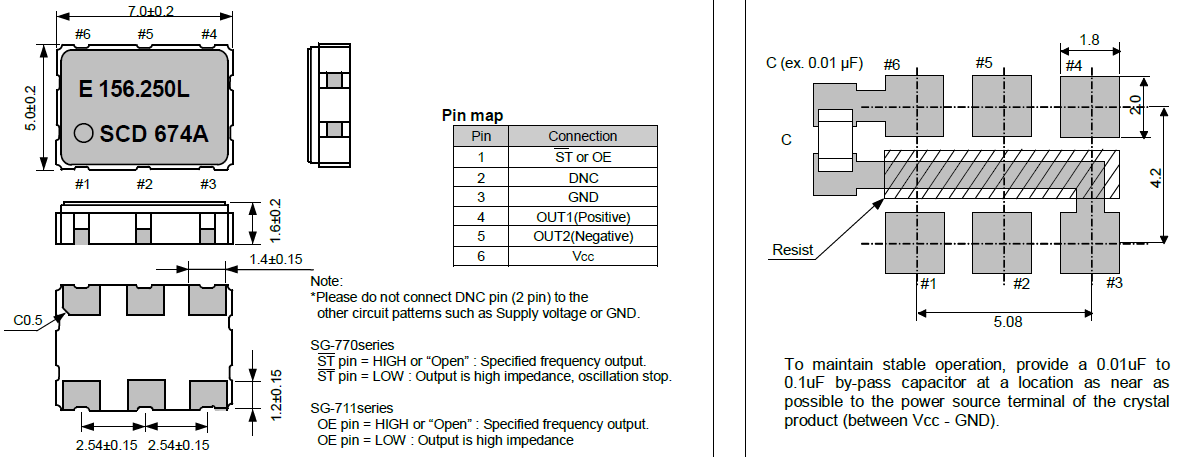

尺寸：7.0*5.0mm
EPSON晶振,有源晶振,SG-771PCD晶振,X1G0028210009晶振,石英晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨，使石英晶振的晶片达到（厚度/频率）的一定范围。石英晶振晶片厚度与频率的关系为：在压电晶体行业，生产晶振频率的高低是显示鸿星技术水平的一个方面，通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；
贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.
爱普生以提供原子钟的精准振荡器知名业界。在电子部件幅员中,2008年振荡器(包括Cystral和OSC)的市场规模仅约为半导体(约2600亿美元)的2%(约50亿美元)不到,算是利基市场,也因此身为其间的指导厂商,EPSON(Epson Toyocom的营业额高达800亿日圆)最大的希望是要让石英晶振部件产业更上一层楼;并期许自身的目的是要从Leading No.1增长到Unique 1。
|
型号 |
SG-771PCD晶振 |
|
|
输出频率范围 |
80~175MHZ |
|
|
电源电压（Vcc） |
+3.3V |
|
|
消耗电流 |
+90mA max. |
|
|
驱动输出 |
LV-PECL |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//15pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
温度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
电源电压特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
负载变化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6 max./year |
|
|
频率控制 |
控制灵敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
频率控制极性 |
正极性 |
|
爱普生有源石英贴片振荡器型号列表:
爱普生有源石英贴片振荡器编码列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-770SDD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
122.880000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
150.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-771PCD
156.253906 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
156.258600 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-10 to 70 °C
+/-25 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
161.132800 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0023610008
SG-770SDD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610012
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610103
SG-770SDD
122.880000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610105
SG-770SDD
150.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0028210009
SG-771PCD
156.253906 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
X1G0028210010
SG-771PCD
156.258600 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-10 to 70 °C
+/-25 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
X1G0028210107
SG-771PCD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
X1G0028210109
SG-771PCD
161.132800 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。EPSON晶振,有源晶振,SG-771PCD晶振,X1G0028210009晶振
耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至7050晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保日产晶振产品未撞击机器或其他电路板等。
爱普生晶振集团所生产的压电石英晶体、耐高温振荡器,有源晶体,温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）完全符合ISO14001环境管理体系标准的要求,体现了一个适合、三个承诺和一个框架：建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响；持续改进——持续改进环境绩效和环境管理体系的承诺；EPSON晶振,有源晶振,SG-771PCD晶振,X1G0028210009晶振
减少7050有源晶振污染,节能降耗——污染预防的承诺；依法治理——遵守现行适用的环境法律、法规和其他要求的承诺；“减少污染,节能降耗,建造美丽家园；依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.
爱普生晶振环境影响的最小化：遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少智能手机有源晶振形式的废物来实现这一承诺.爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
