TXETBDSANF-26.000000/26MHz/TCXO/3225mm/±1ppm/2.8V~3.3V

频率：26MHz

尺寸：3.2x2.5mm

TXETBDSANF-26.000000/26MHz/TCXO/3225mm/±1ppm/2.8V~3.3V，台湾Taitien泰艺晶振，TX系列晶振编码为TXETBDSANF-26.000000，频率26MHz，是一款小体积晶振尺寸3.2x2.5x0.9mm封装，四脚贴片晶振，TCXO温补晶振，电源电压为：2.8V~3.3V，石英晶振，石英晶体振荡器，具有超小型晶振，轻薄型晶振，低抖动晶振，低功耗晶振，低电源电压，低耗能晶振，低损耗晶振，低相位噪声等特点，石英晶振应用于移动电话，通讯设备晶振，GPS定位系统，车载导航，无线网络，蓝牙晶振，物联网等应用。

订购热线：0755-29952551

LH-1

LH-2

TXETBDSANF-26.000000/26MHz/TCXO/3225mm/±1ppm/2.8V~3.3V，参数表

TX 3225系列	3.3 / 3.0 / 2.8 V		2.5 V		1.8 V		Unit
TX 3225系列	Min.	Max.	Min.	Max.	Min.	Max.	Unit
Supply Voltage Variation (VDD)	2.66	3.465	2.375	2.625	1.71	1.89	V
Frequency Range	10	52	10	52	10	52	MHz
Standard Frequency	10, 12.8, 13, 16.367667, 16.368, 16.369, 19.2, 19.44, 20, 25, 26, 27, 30 30.72, 32, 38.4						MHz
Frequency Tolerance*	_	±2.0	_	±2.0	_	±2.0	ppm
Frequency stability Vs Supply Voltage (±5%) change Vs Load (±10%) change Vs Aging (@1st year)
	_	±0.2	_	±0.2	_	±0.2	ppm
	_	±0.2	_	±0.2	_	±0.2	ppm
	_	±1.0	_	±1.0	_	±1.0	ppm
Supply Current 10 MHz 10 MHz Fo 26 MHz 26 MHz Fo 52 MHz	_	1.5	_	1.5	_	1.5	mA
Supply Current 10 MHz 10 MHz Fo 26 MHz 26 MHz Fo 52 MHz	_	2.0	_	2.0	_	2.0	mA
Output Level (Clipped sine wave)	0.8	_	0.8	_	0.8	_	Vp-p
Load	10KΩ//10pF		10KΩ//10pF		10KΩ//10pF
Control Voltage Range (VCTCXO)	0.5	2.5	0.4	2.4	0.3	1.5	V
Pulling Range (VCTCXO)	±5.0	_	±5.0	_	±5.0	_	ppm
Vc Input Impedance (VCTCXO)	500	_	500	_	500	_	kΩ
Phase Noise @ 19.2 MHz 100 Hz 1 kHz 10 kHz	- 115		- 115		- 115		dBc/Hz
	- 135		- 135		- 135
	- 148		- 148		- 148
Start time	_	2	_	2	_	2	mSec
Storage Temp. Range	--40	85	--40	85	--40	85	°C

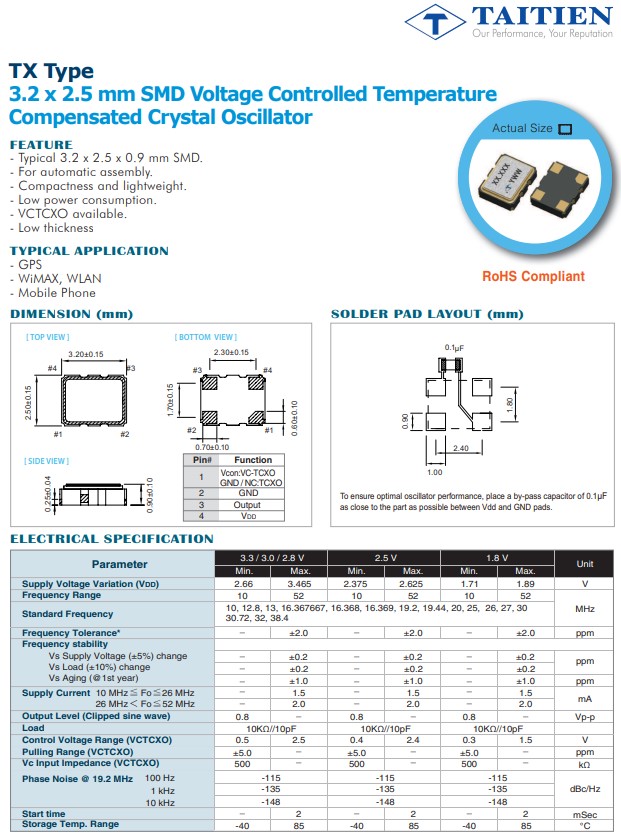

TXETBDSANF-26.000000/26MHz/TCXO/3225mm/±1ppm/2.8V~3.3V，尺寸图

原厂代码	3225贴片晶振	型号	类型	频率	电压
TXETBLSANF-26.000000	Taitien晶振	TX	TCXO	26MHz	2.8 V ~ 3.3 V
TXETALSANF-26.000000	Taitien晶振	TX	TCXO	26MHz	2.8 V ~ 3.3 V
TXETCLSANF-25.000000	Taitien晶振	TX	TCXO	25MHz	2.8 V ~ 3.3 V
TXETBDSANF-26.000000	Taitien晶振	TX	TCXO	26MHz	2.8 V ~ 3.3 V
TXETBLSANF-40.000000	Taitien晶振	TX	TCXO	40MHz	2.8 V ~ 3.3 V
TXETDDSANF-30.000000	Taitien晶振	TX	TCXO	30MHz	2.8 V ~ 3.3 V
TXKTPCSANF-32.000000	Taitien晶振	TX	TCXO	32MHz	1.8V
TXETDDSANF-19.200000	Taitien晶振	TX	TCXO	19.2MHz	2.8 V ~ 3.3 V
TXETDCSANF-20.000000	Taitien晶振	TX	TCXO	20MHz	2.8 V ~ 3.3 V
TXETDDSANF-12.800000	Taitien晶振	TX	TCXO	12.8MHz	2.8 V ~ 3.3 V
TXETDDSANF-10.000000	Taitien晶振	TX	TCXO	10MHz	2.8 V ~ 3.3 V
TXJTPDSANF-14.745600	Taitien晶振	TX	TCXO	14.7456MHz	2.5V
TXETBCSANF-12.800000	Taitien晶振	TX	TCXO	12.8MHz	2.8 V ~ 3.3 V
TXETCDSANF-16.368000	Taitien晶振	TX	TCXO	16.368MHz	2.8 V ~ 3.3 V
TXETCLSANF-16.384000	Taitien晶振	TX	TCXO	16.384MHz	2.8 V ~ 3.3 V
TXETBLSANF-19.200000	泰艺晶振	TX	TCXO	19.2MHz	2.8 V ~ 3.3 V
TXETCLSANF-40.000000	Taitien晶振	TX	TCXO	40MHz	2.8 V ~ 3.3 V
TXETADSANF-26.000000	Taitien晶振	TX	TCXO	26MHz	2.8 V ~ 3.3 V
TXETALSANF-10.000000	Taitien晶振	TX	TCXO	10MHz	2.8 V ~ 3.3 V
TXETADSANF-16.369000	Taitien晶振	TX	TCXO	16.369MHz	2.8 V ~ 3.3 V
TXETALSANF-16.369000	Taitien晶振	TX	TCXO	16.369MHz	2.8 V ~ 3.3 V
TXETADSANF-16.367667	Taitien晶振	TX	TCXO	16.367667MHz	2.8 V ~ 3.3 V
TXETACSANF-26.000000	Taitien晶振	TX	TCXO	26MHz	2.8 V ~ 3.3 V
TXETBLSANF-27.000000	Taitien晶振	TX	TCXO	27MHz	2.8 V ~ 3.3 V
TXETADSANF-33.600000	Taitien晶振	TX	TCXO	33.6MHz	2.8 V ~ 3.3 V
TXETDDSANF-16.000000	Taitien晶振	TX	TCXO	16MHz	2.8 V ~ 3.3 V
TXETBLSANF-32.000000	Taitien晶振	TX	TCXO	32MHz	2.8 V ~ 3.3 V
TXETCCSANF-10.000000	Taitien晶振	TX	TCXO	10MHz	2.8 V ~ 3.3 V
TXETDHSANF-32.000000	Taitien晶振	TX	TCXO	32MHz	2.8 V ~ 3.3 V
TXETDLSANF-38.880000	Taitien晶振	TX	TCXO	38.88MHz	2.8 V ~ 3.3 V
TXETPLSANF-31.250000	Taitien晶振	TX	TCXO晶振	31.25MHz	2.8 V ~ 3.3 V
TXETADSANF-16.368000	Taitien晶振	TX	TCXO	16.368MHz	2.8 V ~ 3.3 V
TXETADSANF-28.800000	Taitien晶振	TX	TCXO	28.8MHz	2.8 V ~ 3.3 V
TXETAHSANF-10.000000	Taitien晶振	TX	TCXO	10MHz	2.8 V ~ 3.3 V
