频率:6.4-38.88MHz

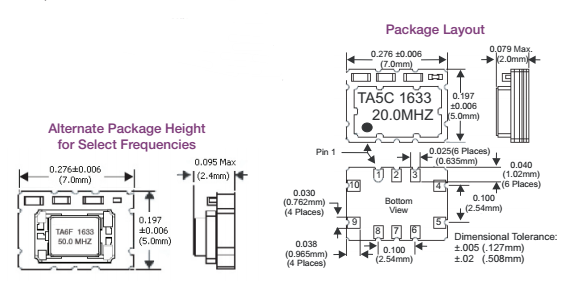

尺寸:7.0*5.0mm
小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
康纳温菲尔德晶振,贴片晶振,TA5C晶振,康诺-温菲尔德晶振集团是一家以美国为基础的电子产品制造商.在1963年公司成立后,connor- winfield主要专注于设计和制造基于石英的计时电路和振荡器,压电石英晶体、有源晶体、压电陶瓷谐振器,用于广泛的电子应用.在20世纪90年代,connorwinfield扩展到其他产品领域,同时继续专注于其核心的时间根源.
康诺-温菲尔德晶振集团的频率控制产品晶振,石英晶振,有源晶振,压控振荡器等广泛应用于包括电信、局域网、广域网、计算机、其他微处理器和电子设备等多种应用领域.我们专门设计自定义和半自定义频率控制产品,但也提供广泛的标准石英晶体振荡器产品和非晶体振荡器.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。
项目 |
符号 |
规格说明 |
条件 |
输出频率范围 |
f0 |
6.4-38.88MHz |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.longhusz.com |
H: -40℃ to +105℃ |
|||
J: -40℃ to +125℃ |
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
VIL |
20 % VCC Max. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
7-1:机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
7-2:PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。康纳温菲尔德晶振,贴片晶振,TA5C晶振
康纳·温菲尔德晶振公司在所有层面上都致力于满足石英晶振,贴片晶振, 温补晶振,石英晶体振荡器等客户的所有要求,通过维护我们的ISO 9001质量体系认证,持续改进我们的流程是我们不断超越客户期望的承诺.对我们来说,石英晶振,贴片晶振, 石英水晶振荡子, 压电石英晶体、有源晶体产品质量不仅仅是一种技术或系统,它是一种无所不包的、毫不妥协的哲学产品,不仅能满足我们客户对于晶振,石英晶体的质量要求,而且还能以各种方式超越它们.
康纳·温菲尔德(Connor Winfield)晶振集团致力于以一种全球负责的方式开展企业业务,与对环境敏感的原则相一致.我们明白,我们在维持环境方面发挥着至关重要的作用.因此,我们将积极地减少我们的业务和压电石英晶体、有源晶体产品对环境的影响.此外,我们向我们的利益攸关方保证,我们符合所有地方、州和联邦环境法规,而且只要有可能,我们将努力减少我们的业务运作对环境的影响.康纳温菲尔德晶振,贴片晶振,TA5C晶振
