Greenray晶振,温补晶振,T90晶振

频率：10.000MHz~50.000MHz

尺寸：9.14*7.49*3.9mm

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围:- 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度补偿功能,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅

订购热线：0755-29952551

我们的质量管理体系完整记录和实施，并通过了ISO 9001：2008 + AS9100C标准的认证。Greenray对客户服务，贴片晶振质量，创新和业绩的承诺并没有被忽视。雷声公司集成防御系统（IDS）部门已经认可了格林雷工业公司的“卓越运营”和“一贯的质量，按时交货，安全和投资，以改善过程”。格林雷在2013年，2014年获得IDS供应商卓越奖和2016年。
此外，Greenray晶振于2015年被罗克韦尔柯林斯公司认定为“卓越的品质和交货性能”，并被公司授予“白金供应商”地位。 Greenray致力于为我们的国防和商业客户提供优质的服务和优质的服务，这一点可追溯到公司于1961年成立，是我们整体业务重点的关键组成部分。Greenray Industries致力于提供优质的产品质量，创新和性能，响应客户服务和严格关注负责任的道德商业行为。

LH-1

Greenray晶振,温补晶振,T90晶振.非常坚固的TCXO微型SMT规格严格的温度稳定性,度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：3.3V~5.0V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
格林雷晶振根据需要采用不同输出。（HCMOS，SINE，TTL，PECL，LVPECL，LVDS，LVHCMOS等）每种输出类型都有它的独特波形特性和用途。应该关注三态或互补输出的要求。对称性、上升和下降时间以及逻辑电平对某些应用来说也要作出规定，根据客户需要我们可以帮助客户选择合适的晶振类型型。

型号		T90晶振 (TCXO)
输出频率范围		10~50MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+3.3~+5.0V
电源电压（Vcc）		+3.3V/+5.0V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±0.3×10-6 max.（After 2 reflows）
	温度特性	±0.5×10-6,±2.5×10-6 max./-40~+85℃ ±1.0×10-6,±2.5×10-6 max./-40~+85℃（Option）
	电源电压特性	±05×10-6 max.（VCC ±5%）
	负载变化特性	±2.0×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

LH-3

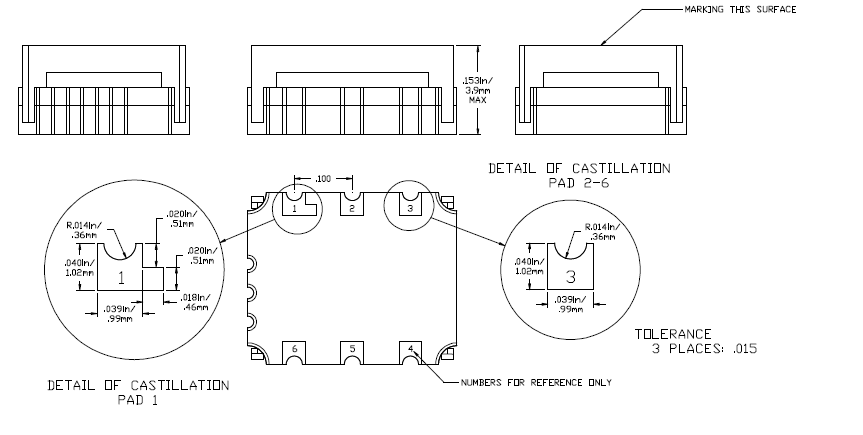

t90 9.14 x 7.49 TCXO

LH-4

＜晶体谐振器＞
如果过大的激励电力对石英晶体谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。
＜晶体振荡器＞
有源晶振的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。Greenray晶振,温补晶振,T90晶振
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。

LH-5

Greenray格林雷晶振集团所生产的石英晶振,贴片晶振,SMD表贴式TCXO振荡器,石英晶体振荡器工作温度范围较广在-55+125°C之间,Greenray格林雷OCXO晶体振荡器的频率稳定度在±0.005ppm较高精度,TCXO温补晶振的频率稳定度控制在±0.04ppm范围的高精度,具有低相位,低抖动,低噪音等性.
Greenray石英晶振环保环境与发展对策：实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护TCXO晶振产业.
Greenray格林雷晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,9.14*7.49mm温补晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.Greenray晶振,温补晶振,T90晶振
