Greenray晶振,DIP型温补晶振,T1300晶振

频率：10.000MHz~50.000MHz

尺寸：20.32*12.70mm

订购热线：0755-29952551

Greenray于2015年被罗克韦尔柯林斯公司认定为“卓越的品质和交货性能”，并被公司授予“白金供应商”地位。 Greenray致力于为我们的国防和商业客户提供优质的服务和优质的服务，这一点可追溯到公司于1961年成立，是我们整体业务重点的关键组成部分。Greenray Industries，Inc.是美国领先的精密石英晶体振荡器制造商。致力于提供优质的产品质量，创新和性能，响应客户服务和严格关注负责任的道德商业行为。
Greenray格林雷晶振实业公司从研发生产到销售所使用的材料均符合ROHS环保要求,所生产的石英晶振达到了欧盟环保要求.Greenray购买的所有部件和材料都是经过检查严格按照标准并且符合RoHS标准的制造商所提供.我们提供用于工业,仪器和GNSS（全球导航卫星系统，如GPS）应用的组件.

LH-1

Greenray晶振,DIP型温补晶振,T1300晶振.CMOS输出,输出频率10MHz到50MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.产品本身具有温度补偿作用,高低温度稳定性:频率精度高+/-2.0PPM,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
格林雷石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使贴片振荡器可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

LH-2

型号		T1300晶振 (TCXO)
输出频率范围		10~50MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+3.3V+5.0V
电源电压（Vcc）		+3.3V/+5.0V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±2.0×10-6 max.（After 2 reflows）
	温度特性	±0.2×10-6,±2.5×10-6 max./-40~+85℃ ±0.5×10-6,±2.5×10-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

LH-3

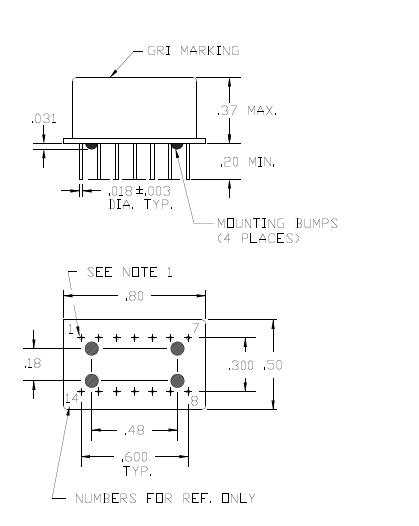

t1300 20.32 x 12.70 TCXO

LH-4

＜晶体谐振器＞
如果过大的激励电力对石英水晶谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些进口晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。Greenray晶振,DIP型温补晶振,T1300晶振

LH-5

Greenray石英晶振环保环境与发展对策：实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护插件型温补晶体振荡器产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.
Greenray格林雷晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,长方形插件钟振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
Greenray晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. Greenray晶振,DIP型温补晶振,T1300晶振
Greenray晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、DIP型有源晶振、普通晶体振荡器（SPXO）,石英晶振生产制造中所产生的污染.
