Greenray晶振,TCXO振荡器,T120晶振

频率：10.000MHz~100.000MHz

尺寸：17.78*17.78mm

贴片式石英晶体振荡器,低电压启动功率,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

订购热线：0755-29952551

Greenray Industries，Inc.是美国领先的精密石英晶体振荡器制造商。我们的OCXO晶振，TCXO晶振，VCXO晶振和时钟振荡器可用作通信，仪器和国防应用的稳定参考源。我们为通信行业的需求提供设计用于电信的Stratum III和IIIE以及无线，卫星通信和当今新兴技术的应用产品。我们提供用于工业，仪器和GNSS（全球导航卫星系统，如GPS）应用的组件。对于防务市场，我们提供高性能的振荡器，智能弹药的参考源，导弹制导，移动接收机和雷达系统。
Greenray格林雷晶振集团致力于研发生产高精密,性能稳定的石英晶体振荡器,满足不同客户的特殊要求,并且具有低噪音,低相位等特点.Greenray格林雷有源晶振,压控振荡器,（PXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等在产品中使用具备优异的振动性,耐冲击等特性.Greenray格林雷还为广大用户提供具有良好可靠性,在产品中使用性能稳定强的自校准振荡器,石英晶体振荡器.

Greenray晶振,TCXO振荡器,T120晶振.低噪声，规格紧密的稳定性TCXO振荡器，CMOS输出，输出频率10MHz到100MHz之间，出色的低相位噪声和抖动，三态功能，应用：SDH/SONET，以太网，基站，笔记本晶振应用，符合RoHS/无铅。因产品性能稳定，精度高等优势，被广泛应用到一些比较高端的数码通讯产品领域，GPS全球定位系统，智能手机，WiMAX和蜂窝和无线通信等产品，符合RoHS/无铅。
格林雷石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。

LH-2

型号		T120晶振 (TCXO)
输出频率范围		10~52MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+3.0?+5.0V
电源电压（Vcc）		+3.0V/+3.3V/+5.0V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-40~+85℃ ±0.5×10-6,±2.5×10-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

LH-3

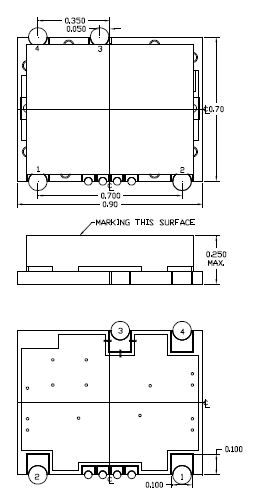

t120 17.78 x 17.78 TCXO

LH-4

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的贴片振荡器的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。Greenray晶振,TCXO振荡器,T120晶振
通电
不建议从中间电位和/或极快速通电，否则会导致有源晶体无法产生振荡和/或非正常工作。

Greenray格林雷晶振实业公司从研发生产温补晶体振荡器到销售所使用的材料均符合ROHS环保要求,所生产的石英晶振晶体达到了欧盟环保要求.Greenray购买的所有部件和材料都是经过检查严格按照标准并且符合RoHS标准的制造商所提供.
reenray晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.Greenray晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.
向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,贴片晶体振荡器,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
reenray晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、32.76M温补晶振、普通晶体振荡器（SPXO）,石英晶振生产制造中所产生的污染.
所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.Greenray晶振,TCXO振荡器,T120晶振
