Greenray晶振,插件TCXO振荡器,T1170晶振

频率：10.000MHz~300.000MHz

尺寸：20.50*20.50mm

插件型石英晶体振荡器,低电压启动功率,并且有多种电压供选择,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

订购热线：0755-29952551

几十年来Greenray所生产的晶振,石英晶体,贴片晶体等产品的设计,测试,包装都是经过一系列严格要求规范操作,是在我们位于宾夕法尼亚州机械堡的工厂中通过严格的管理以及严谨的态度进行操作的.我们所生产的有源晶振,贴片晶振,温补晶振都是符合ITAR标准的,我们的质量管理体系认证为ISO:9001标准.从研发生产到销售所使用的材料均符合ROHS环保要求,所生产的石英晶振晶体达到了欧盟环保要求.Greenray购买的所有部件和材料都是经过检查严格按照标准并且符合RoHS标准的制造商所提供.
此外，Greenray于2015年被罗克韦尔柯林斯公司认定为“卓越的品质和交货性能”，并被公司授予“白金供应商”地位。 Greenray致力于为我们的国防和商业客户提供优质的服务和优质的服务，这一点可追溯到公司于1961年成立，是我们整体业务重点的关键组成部分。的高性能频率控制器件经过近60年的运行，专为1 Hz至1 GHz的苛刻应用而设计。所有Greenray贴片振荡器产品均在宾夕法尼亚州Mechanicsburg的工厂进行设计，组装和测试。

LH-1

Greenray晶振,插件TCXO振荡器,T1170晶振.产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+3.3V~+5.0V对应IC可能),无铅产品.满足无铅焊接的回流温度曲线要求,具备优良的耐环境特性及高耐热性强.
格林雷石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。

型号		T1170晶振(TCXO)
输出频率范围		10~300MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+3.3~+5.0V
电源电压（Vcc）		+3.3V/+5.0V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±3.0×10-6 max.（After 2 reflows）
	温度特性	±4.0×10-6,±2.5×10-6 max./-40~+85℃ ±5.0×10-6,±2.5×10-6 max./-40~+85℃（Option）
	电源电压特性	±1.0×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

LH-3

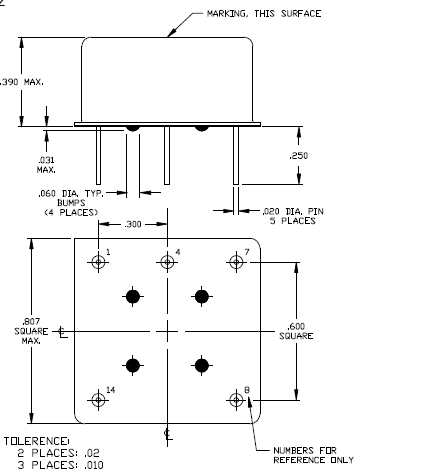

t1170 20.50 x 20.50 TCXO

LH-4

＜晶体谐振器＞
如果过大的激励电力对石英晶体外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些进口晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。Greenray晶振,插件TCXO振荡器,T1170晶振
