精工晶振,SC-32S晶振,32.768K晶振,SC-32T晶振

频率:32.768KHZ

尺寸:3.2x1.5mm

32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性
订购热线:0755-29952551
QQ咨询 财富通



精工控股株式会社精工晶振用多样的技术支持高度发展的社会和产业

1.用精密加工技术支持社会发展:精工运用源自腕表制造的精密加工技术,制造从医疗仪器到汽车、手机的广泛领域的精密零件,支持社会发展.

运用通过制造钟表所积累的精密加工技术,我们还提供石英晶振,有源晶振,压控振荡器,精密切削零件产品,被广泛的应用于硬盘驱动器零件、医疗器械、照相机、电机和手机等各种领域.此外,我们还生产温补晶振,石英晶体振荡器,ABS刹车零件、发动机、变速器零件等汽车配件,以及数码相机的快门等产品.除此以外,我们生产的机床产品凝聚了精工在金属加工领域所积累的高度工艺,得到了众多汽车零件厂商的青睐,为其高精度的生产制造贡献着自己的力量.

2.带来安心感、提高生产率的可靠技术:产业用打印机的核心零件、有源晶振,压控振荡器,贴片晶振,喷墨打印头在建材及纺织产业发挥作用,依靠热能进行印刷的热敏式打印机原理在POS收款机和测量设备等领域得到广泛应用.

喷墨打印头将油墨的微小液滴直接喷到对象物上进行打印,是产业用喷墨打印机的核心零件,以广告牌产业为代表,也为提高建材产业、纺织品产业的生产效率及质量持续做出巨大贡献.此外,通过对热感应纸加热进行打印的热敏式打印机原理发挥其小型、强大静音性能、易于维护等特点,广泛应用于POS收银机和结算终端、医疗与测量仪器等我们身边的广泛用途.

LH-1

精工晶振,SC-32S晶振,32.768K晶振,SC-32T晶振,日本进口石英晶体谐振器,爱普生晶振,KDS晶体,西铁城晶振,精工晶体,日本进口的32.768KHz系列晶振产品多元化,外观尺寸有多项选择,并且支持无源以及有源晶振应用,有一个很棒的是几个知名晶振品牌之间产品可以交替替换,比如爱普生的FC-135,西铁城的CM315D,精工的SC320S,KDS的DST310S这四款的32.768K外观尺寸3.2*1.5*0.75mm均是一致,产品频率,精度,负载都可以达到相同,所以消费者在使用方面得到很到的保障,这几款产品本身使用无铅化,卷带SMD包装,产品一般应用在智能手机,控制模组,GPS导航模块,小型蓝牙对接产品等设备.


贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

LH-2

精工晶振规格

单位

SC-32S晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.longhusz.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

精工晶振规格

单位

SC-32T晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.longhusz.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

6pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

LH-3

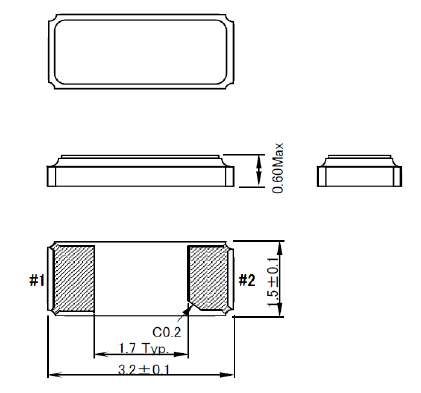

SC-32S晶振尺寸图:

SC-32S 3215

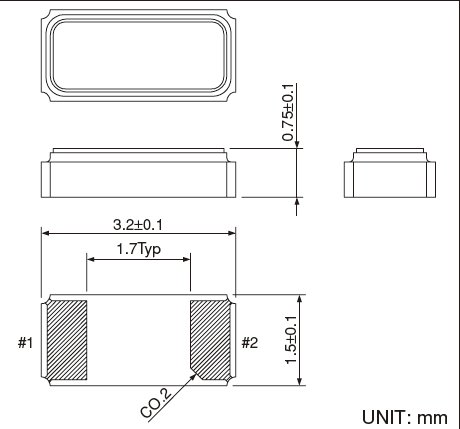

SC-32T晶振尺寸图:

SC-32T 3215

LH-4

石英晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.精工晶振,SC-32S晶振,32.768K晶振,SC-32T晶振

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

LH-5

精工控股株式会社精工晶振石英事业部的所有石英晶振, 32.768K钟表晶振, 石英晶体谐振器,石英晶体均通过了SII绿化商品的认证.

1.制定环境目标,有计划地确认实行结果,进而得到持续的改善.

2.遵守日本国内和世界各国的环境相关法规、条例以及业界的工作事项,致力于预防环境污染.

3.在从石英晶体谐振器,石英晶体,32.768K,时钟晶体,压电石英晶体的制造到销售的全生命周期中,力图通过绿色采购、关爱环境的制造方法、化学物质的管理、商品、包装材料、运输方法等有效利用资源和降低温室化气体、废弃物排放.以此为保全生物多样性做贡献.

4.与公司员工共享环境问题的动向和公司的环境方针,促进对环境活动的理解和参加.

5.向公司外宣传有关环境问题的方针和活动力图加深与社会的沟通.

LH-6
