进口温补晶振大全,提供日本进口温补节能改造-欧美进口温补晶振!
prevnext

Rakon晶振,贴片晶振,IT3200C晶振

频率:10-40MHz

尺寸:3.2*2.5mm

   3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.



订购热线:0755-29952551
QQ咨询 财富通

LH-1

RK-1

  瑞康晶振,贴片晶振,IT3200C晶振3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

  石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等。超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

LH-2

项目

符号

规格说明

条件

输出频率范围

f0

10-40MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.60 V to 3.63 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.longhusz.com

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

LH-3

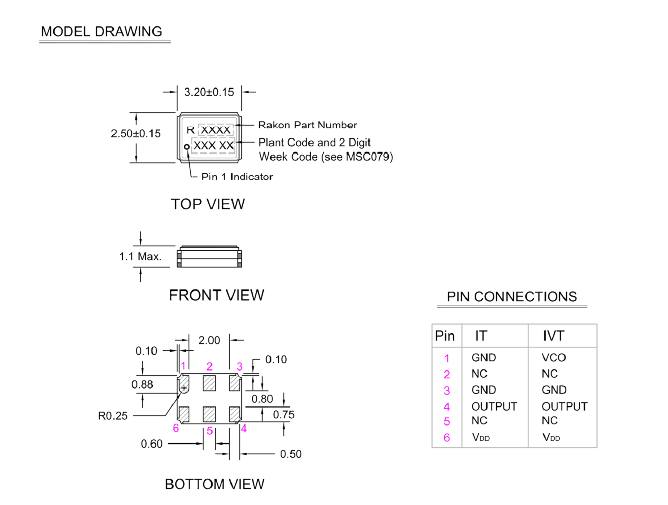

IT3200C 3225 TCXO

LH-4

 石英晶体振荡器和实时时钟模块:

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。康晶振,贴片晶振,IT3200C晶振

LH-5

RK-2

瑞康晶振环保方针:

瑞康晶振通过产品生命周期提高整体节能贡献和环境绩效的举措。制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱。

瑞康晶振科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述。本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务。瑞康晶振,贴片晶振,IT3200C晶振

LH-6

深圳市龙湖电子有限公司

服务热线:86-0755-29952551

手机联系:136-3294-3514

Q Q联系:969080538

邮 箱:longhusz@163.com

地 址:深圳市宝安区新安街道安乐社区二街

相关的晶振产品

6G物联网晶振,DSC6102JI2A-100.0000,Microchip有源晶振DSC6100
6G物联网晶振,DSC6102JI2A-100.0000,Microchip有源晶振DSC6100


6G物联网晶振,DSC6102JI2A-100.0000,Microchip有源晶振,尺寸2.5*2.0mm,频率100MHZ,欧美有源晶振,有源贴片晶振,有源晶体振荡器,OSC晶振,轻薄型晶振,低抖动振荡器,2520mm有源晶振,低电压振荡器,DSC61xx系列MEMS振荡器结合了行业领先的低功耗和具有特殊频率的超小型封装稳定性和随温度的抖动性能。这个单输出DSC61xx MEMS有源晶体振荡器非常出色用作小型时钟参考的选择,电池供电设备,如可穿戴和物联网(IoT)设备,其中体积小功耗和长期可靠性至上的它们还满足严格的机械汽车的耐久性和可靠性要求电子委员会标准Q100(AEC-Q100),因此它们也非常适合发动机罩下的应用。

DSC61xx系列有超小型1.6毫米x 1.2毫米和2.0毫米x 1.6毫米包装。其他包装尺寸包括:2.5毫米x 2.0毫米和3.2毫米x 2.5毫米。这些包装是“插入式”标准4针CMOS石英晶体的替代品石英晶体振荡器。低功耗/便携式应用:物联网,嵌入式/智能设备,消费者:家庭医疗保健、健身设备、家庭自动化,汽车:后视/全方位摄像头,信息娱乐系统,工业:建筑/工厂自动化,监控摄像头等领域。6G物联网晶振,DSC6102JI2A-100.0000,Microchip有源晶振.

DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振
DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振

DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振,尺寸3.2x2.5mm,频率125MHZ,欧美进口晶振,有源贴片晶振,OSC振荡器,有源振荡器,差分贴片晶振,差分晶体振荡器,低抖动晶振,DSC1103和DSC1123系列高性能振荡器采用了经过验证的硅MEMS技术提供卓越的抖动和稳定性广泛的电源电压和温度范围。通过消除了对石英或SAW技术的需要,MEMS振荡器显著提高了可靠性和加快产品开发,同时满足严格的时钟性能标准通信、存储和网络应用程序。

DSC1103差分贴片晶振具有备用功能,可用于EN引脚拉低时完全断电。对于DSC1123,当EN为低的两种振荡器都有行业标准封装,包括最小的2.5毫米x 2.0毫米,是标准6针LVDS的替代品晶体振荡器.DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振.

Microchip振荡器,DSC1001CI1-019.2000T,6G以太网晶振
Microchip振荡器,DSC1001CI1-019.2000T,6G以太网晶振

Microchip振荡器,DSC1001CI1-019.2000T,6G以太网晶振,尺寸3.2*2.5mm,频率19.2MHZ,欧美进口晶振,有源晶体振荡器,进口有源晶振,四脚有源晶振,CMOS输出振荡器,3225有源晶振,OSC晶振,DSC1001/3/4是一种基于硅MEMS的CMOS振荡器系列,提供出色的抖动和在广泛供应范围内的稳定性性能电压和温度。设备从1MHz至150MHz,电源电压在1.8至3.3伏,温度范围高达-40°C至105°C。

DSC1001/3/4包含一个铝硅谐振器它非常强健,几乎不会受到压力的影响相关断裂,常见于基于晶体的振荡器。在不牺牲性能和稳定性的情况下当今系统所需的无水晶设计允许更高级别的可靠性,使DSC1001/3/4是坚固耐用、工业和便携式的理想选择应力、冲击和振动损坏基于石英晶体的系统。

有源晶体振荡器产品适合用于移动应用程序,消费类电子产品,便携式电子设备,DVR、CCTV、监控摄像头,低姿态应用,工业应用等领域。Microchip振荡器,DSC1001CI1-019.2000T,6G以太网晶振.
