频率：1.0-80MHz

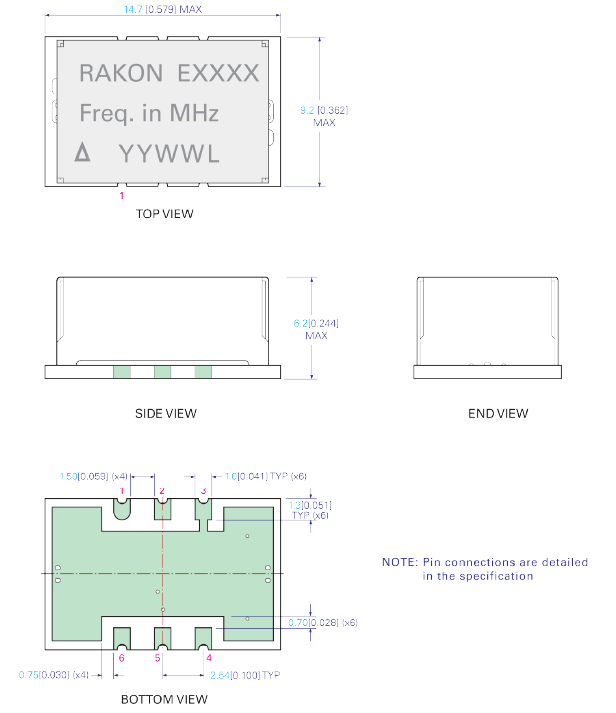

尺寸：14.7*9.2mm
有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要
瑞康晶振,贴片晶振,CFPT9000晶振，贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
1.0-80MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.longhusz.com |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
如何正确的使用有源晶振
电处理：
将电源连接到有源晶振指定的终端，确定正确的极性这目录所示。注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振，假如损坏那将不会工作。此外如果外接电源电压高于晶振的规定电压值，就很可能会导致石英晶振产品损坏。所以外接电压很重要，一定要确保使用正确的额定电压的振荡，但如果电压低于额定的电压值部分产品将会不起振，或者起不到最佳精度。瑞康晶振,贴片晶振,CFPT9050晶振
瑞康晶振环保方针：
瑞康晶振通过产品生命周期提高整体节能贡献和环境绩效的举措。制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱。
瑞康晶振科技股份有限公司，依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’，以界定本公司环境/安卫管理系统之范围，包括任何排除之细节及调整，并指引环境/安卫管理系统与各书面、办法书之对应关系，包含在环境/安卫管理系统内之流程顺序及交互作用的描述。本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务。瑞康晶振,贴片晶振,CFPT9050晶振
