NSK晶振,陶瓷封装晶振,NXC-63-APA-GLASS晶振

频率：13.0 MHz ~125.0 MHz

尺寸：6.0*3.5mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-29952551

LH-1

NSK晶振,陶瓷封装晶振,NXC-63-APA-GLASS晶振,公司创于台湾1996年成立，创建品牌为【NSK】1997年在香港成立分公司，1998年在深圳成立分部，2001年到广东省东莞市投资建厂，主要生产石英晶体谐振器，无源晶振，与石英晶体振荡器，有源晶振，东冠生产线主要生产小尺寸SMD贴片晶振系列。
台湾津绽NSK晶体主要生产产品为全系列石英晶体振荡子即：石英晶体谐振器，(DIP晶体 SMD 晶体)，石英晶体振荡器 (SMD OSCILLATOR) 和石英晶体控制振荡器 (SMD晶振 VCXO压控晶振)。

超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题，为压电石英晶振行业的技术难题之一。公司子具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使石英晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。

LH-2

NSK晶振规格	单位	MHZ陶瓷晶振频率范围	陶瓷晶振基本条件
标准频率	f_nom	13.0MHZ~125.0MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

LH-3

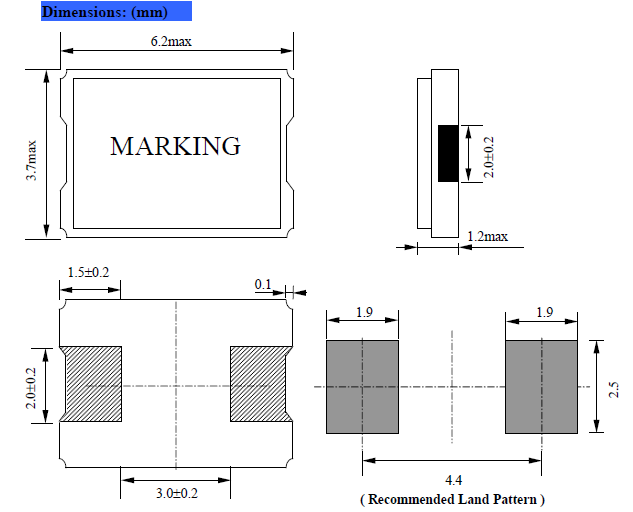

NXC-63-APA-GLASS 6035

LH-4

耐焊性：

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息NSK晶振,陶瓷封装晶振,NXC-63-APA-GLASS晶振

（1）柱面式产品和DIP产品

晶振产品类型	晶振焊接条件
插件晶振型,是指石英晶振采用引脚直插模式的情况下比如：椭圆形引脚插件,圆柱晶体引脚插件	手工焊接+300°C或低于3秒钟请勿加热封装材料超过+150°C
SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230°	+260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C

LH-5

台湾津绽NSK晶振科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考虑面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
台湾NSK晶振环保基本理念：NSK晶振,陶瓷封装晶振,NXC-63-APA-GLASS晶振
1.作为良好的企业市民，遵循本公司的行动方针，充分关心维护地球环境。遵守国内外的有关环保法规。
2.保护自然环境，充分关注自然生态等方面的环境保护，维持和保全生物多样性。
3.有效利用资源和能源，生产陶瓷晶振，石英晶振认识到资源和能源的有限性，努力进行有效利用。
4为构建循环型社会做出贡献，致力于减少废弃物及废弃物的再利用核再生循环，努力构建循环型社会。
5.推进晶振厂家环保型业务，充分发挥综合实力，推进环保型业务，为减轻社会的环境负荷做出贡献。
