频率:12.0-40.0MHz

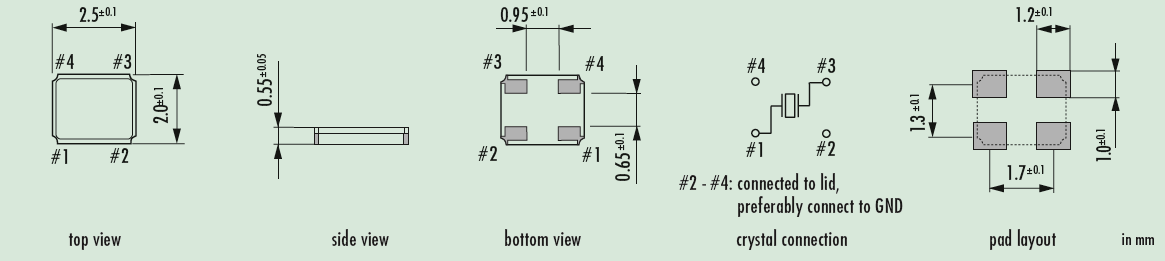

尺寸:2.5*2.0mm
JAUCH晶振,石英晶振,,JXS22P4晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。
Jauch晶振规格 |
单位 |
晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
12.0-40.0MHz |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
500μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.longhusz.com/ |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
12~32pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
晶体频率与负载电容的变化要求:
如果由频率计数器测量的频率比目标频率高,要增加石英晶振的电容(CL,或Cd以及C 8)的值,以降低频率到目标频率,反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后,谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进:
方法1:降低产品线路外部电容(Cd和CG)的值,并通过晶体具有较低负载电容(CL)。
方法2:采用小电阻(RR)的晶体。
方法3:使用镉和CG的不等价的设计。
我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本,保证安全。请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大。JAUCH晶振,贴片晶振,JXS22P4晶振
Jauch晶振环保事项:
Jauch晶振公司在现行法规框架内保障职业健康和安全,并支持持续发展和改善工作环境.它定期提供有关健康保护、安全标准和安全程序的信息.当前立法.工作环境被安排符合法定的规章制度,确保员工的福利.Jauch集团把安全健康的工作环境视为理所当然的事情,因为它还有助于提高石英晶振,有源晶振,压控振荡器, 温补晶振,石英晶体振荡器等产品和服务的质量.
Jauch晶振严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意.JAUCH晶振,贴片晶振,JXS22P4晶振
