频率:0.75-60.0MHZ

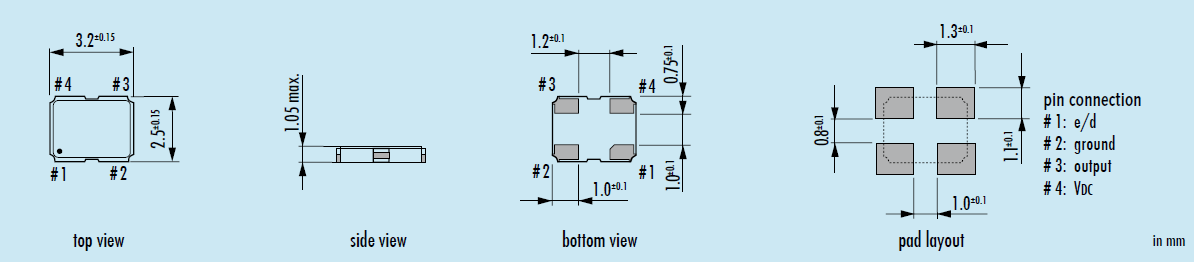

尺寸:3.2*2.5mm
智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
JAUCH晶振,石英晶振,JO32晶振,贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。
Jauch晶振规格 |
单位 |
晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
0.75-60.0MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
500μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.longhusz.com/ |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
12~32pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
如何正确的使用有源晶振
电处理:
将电源连接到有源晶振指定的终端,确定正确的极性这目录所示。注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作。此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏。所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度。
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形。特别是设置电抗,根据规范的负载阻抗。输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略。
机械处理
当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象。 不执行任何强烈的冲击石英晶体振荡器。
如果一个强大的冲击已经给振荡器确保
在使用前检查其特点。
Jauch晶振环保事项:
Jauch晶振公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.
实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.
Jauch晶振严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意.JAUCH晶振,贴片晶振,JO32晶振
深圳市龙湖电子有限公司
服务热线:86-0755-29952551
手机联系:136-3294-3514
Q Q联系:969080538
邮 箱:longhusz@163.com
地 址:深圳市宝安区新安街道安乐社区二街
6G物联网晶振,DSC6102JI2A-100.0000,Microchip有源晶振,尺寸2.5*2.0mm,频率100MHZ,欧美有源晶振,有源贴片晶振,有源晶体振荡器,OSC晶振,轻薄型晶振,低抖动振荡器,2520mm有源晶振,低电压振荡器,DSC61xx系列MEMS振荡器结合了行业领先的低功耗和具有特殊频率的超小型封装稳定性和随温度的抖动性能。这个单输出DSC61xx MEMS有源晶体振荡器非常出色用作小型时钟参考的选择,电池供电设备,如可穿戴和物联网(IoT)设备,其中体积小功耗和长期可靠性至上的它们还满足严格的机械汽车的耐久性和可靠性要求电子委员会标准Q100(AEC-Q100),因此它们也非常适合发动机罩下的应用。
DSC61xx系列有超小型1.6毫米x 1.2毫米和2.0毫米x 1.6毫米包装。其他包装尺寸包括:2.5毫米x 2.0毫米和3.2毫米x 2.5毫米。这些包装是“插入式”标准4针CMOS石英晶体的替代品石英晶体振荡器。低功耗/便携式应用:物联网,嵌入式/智能设备,消费者:家庭医疗保健、健身设备、家庭自动化,汽车:后视/全方位摄像头,信息娱乐系统,工业:建筑/工厂自动化,监控摄像头等领域。6G物联网晶振,DSC6102JI2A-100.0000,Microchip有源晶振.
DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振,尺寸3.2x2.5mm,频率125MHZ,欧美进口晶振,有源贴片晶振,OSC振荡器,有源振荡器,差分贴片晶振,差分晶体振荡器,低抖动晶振,DSC1103和DSC1123系列高性能振荡器采用了经过验证的硅MEMS技术提供卓越的抖动和稳定性广泛的电源电压和温度范围。通过消除了对石英或SAW技术的需要,MEMS振荡器显著提高了可靠性和加快产品开发,同时满足严格的时钟性能标准通信、存储和网络应用程序。
DSC1103差分贴片晶振具有备用功能,可用于EN引脚拉低时完全断电。对于DSC1123,当EN为低的两种振荡器都有行业标准封装,包括最小的2.5毫米x 2.0毫米,是标准6针LVDS的替代品晶体振荡器.DSC1123CE1-125.0000,Microchip差分振荡器,6G蓝牙模块晶振.
Microchip振荡器,DSC1001CI1-019.2000T,6G以太网晶振,尺寸3.2*2.5mm,频率19.2MHZ,欧美进口晶振,有源晶体振荡器,进口有源晶振,四脚有源晶振,CMOS输出振荡器,3225有源晶振,OSC晶振,DSC1001/3/4是一种基于硅MEMS的CMOS振荡器系列,提供出色的抖动和在广泛供应范围内的稳定性性能电压和温度。设备从1MHz至150MHz,电源电压在1.8至3.3伏,温度范围高达-40°C至105°C。
DSC1001/3/4包含一个铝硅谐振器它非常强健,几乎不会受到压力的影响相关断裂,常见于基于晶体的振荡器。在不牺牲性能和稳定性的情况下当今系统所需的无水晶设计允许更高级别的可靠性,使DSC1001/3/4是坚固耐用、工业和便携式的理想选择应力、冲击和振动损坏基于石英晶体的系统。
有源晶体振荡器产品适合用于移动应用程序,消费类电子产品,便携式电子设备,DVR、CCTV、监控摄像头,低姿态应用,工业应用等领域。Microchip振荡器,DSC1001CI1-019.2000T,6G以太网晶振.
