希华晶振,四脚贴片晶体,GX-70504晶振

频率：6.000MHz~70.000MHz

尺寸：7.0*5.0*1.4mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.

订购热线：0755-29952551

希华晶体科技成立于1988年，专精于石英频率控制元件之研发、设计、生产与销售。贴片晶振应用范围包含行动电话、平板电脑、卫星通讯、车载系统、全球定位系统、个人电脑、无线通信及家用产品等，扮演基本信号源产生、传递、滤波等功能。积极地透过产学合作与配合国外技术引进开发新产品，多角化经营、扩大市场领域，此亦为公司得以永续经营的方针。希华晶振,四脚贴片晶体,GX-70504晶振
我们将持续关注企业社会责任各项新议题，使本公司更加完整并落实企业社会责任所有面向。对内，我们将透过各种教育训练与活动，用心创造一个多元且充满活力的工作环境 (例如健康促进活动); 对外，本公司透过与利害相关团体间的沟通，积极落实企业社会责任活动，持续投入社会公益，降低对社会环境之冲击。

希华晶振,四脚贴片晶体,GX-70504晶振.贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
希华贴片晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

LH-2

希华晶振	单位	GX-70504晶振	石英晶振基本条件
标准频率	f_nom	6.000MHz~70.000MHz	标准频率
储存温度	T_stg	-40°C ~+90°C/-40°C ~+125°C	裸存
工作温度	T_use	-10°C ~+70°C/-40°C ~+85°C	标准温度
激励功率	DL	10μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.longhusz.com/
频率温度特征	f_tem	±30 × 10-6/-40°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	10PF~20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-10°C ~ +70°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

LH-3

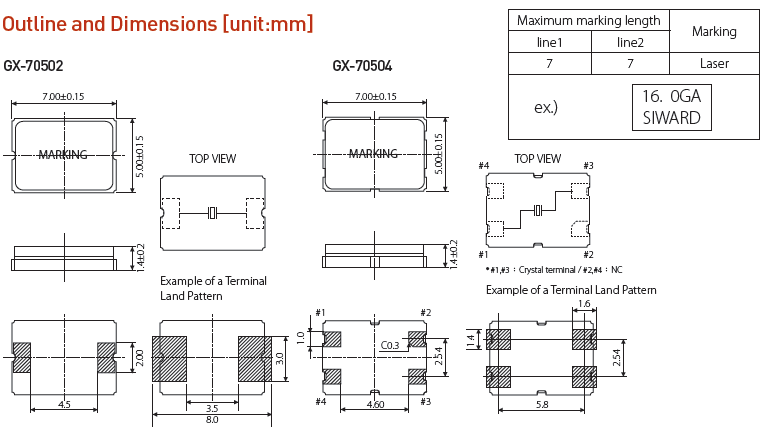

GX-70502 GX-70504 7050

LH-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英贴片晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然7050晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶振产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。希华晶振,四脚贴片晶体,GX-70504晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。

透过教育训练灌输员工环境/安卫观念及意识，藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担，并满足客户需求，获得客户的信赖而努力。希华晶振,四脚贴片晶体,GX-70504晶振
废水处理设施采废水分流处理，提升处理效率，并设置监测仪器；定期抽测放流水质，确保放流水水质各项污染物浓度低于法规限值标准。
各项排放检测数据符合政府法规要求。并由原材料管控禁用或限用环境危害物质与国际大厂对于陶瓷面7050mm谐振器生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。
安全卫生政策：
(1)希华7050无源石英晶体生活活动遵循政府安全卫生相关法令规定，并确实执行。
(2)推行灾害预防，持续移除各种危害因素，以确保职场之安全与卫生。
(3)推展各项安卫管理相关训练及活动，充份认知个人对安全卫生应有的责任。
(4)建立制造7050mm无源晶振安全卫生技术、设备及措施，以有效管制风险事故，降低意外事故发生。
(5)建立安卫作业及稽核制度并持续改善，以确保安全卫生管理系统之有效性及合宜性。
