频率：1.000-80.000MHz

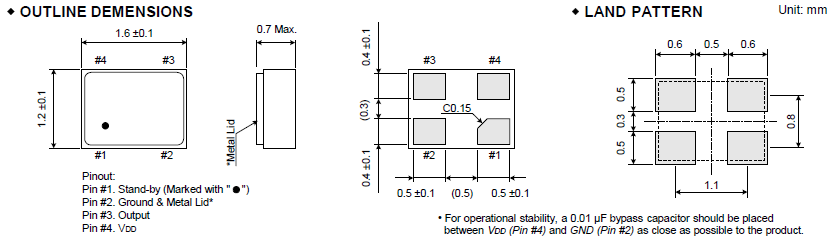

尺寸：1.6*1.2mm
贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
大河晶振,贴片晶振,FCXO-07晶振，贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
1.0 MHz - 80.0 MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.longhusz.com |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时，指定的值这可能会导致问题例如：失真的输出波形。特别是设置电抗，根据规范的负载阻抗。输出频率和输出电平，当测量输出频率或输出水平，晶体振荡器调整的输入阻抗，测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器，不同的负载阻抗的晶体振荡器，测量输出频率或输出水平高，阻抗阻抗测量可以忽略。大河晶振,贴片晶振,FCXO-07晶振
大河晶振环保方针：
大河晶振公司提供从材料的选定到废弃过程中考虑环境质量的产品。加强制度建设，深化环境监管，向环境污染宣战，促进经济与环境协调发展。
积极参与公司内部活动和地区环境改善活动，为社会做出贡献，实现公司的社会责任。实施公司内部环境培训和训练，推进防污染和环保活动。遵守国内外法律，遵守与客户和地区的约定事项，与日常业务相融合，努力开展继续改善环境的工作。大河晶振,贴片晶振,FCXO-07晶振
