频率：24.0~80.0MHZ

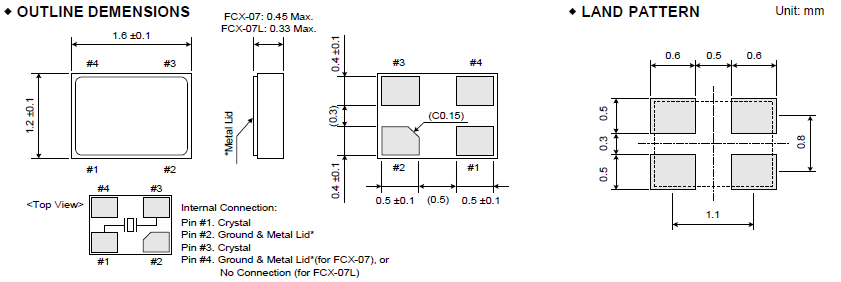

尺寸：1.6*1.2mm
贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
大河晶振,进口SMD晶振,FCX-07/07L晶振,大河晶振公司是一家电子设备制造商如石英晶体谐振器、石英晶体振荡器，普通晶体振荡器（PXO）、压控晶体振荡器（VCXO）.特别是对SMD型贴片晶振（表面贴装器件型）小型晶体器件,我们一直在优先作为业内领先的公司,积累了原始的诀窍.因此,我们从许多客户赢得信任,为“小型的河”.
自1949开始生产电阻,我们一直致力于开发有吸引力的设备,并扩大我们的业务作为我们的整个集团,旨在获得更高的客户满意度.
贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。
|
大河晶振规格 |
单位 |
MHZ贴片晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
24.0MHZ~80.0MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别. 大河晶振,进口SMD晶振,FCX-07/07L晶振
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.
大河晶振以“遵纪守法”、“零排放”和“削减废弃物”为基本方针进行废弃物管理。大河晶振,进口SMD晶振,FCX-07/07L晶振
大河晶振为了削减事业活动中排放的碳排放总量，提出了防止地球变暖的方针，为了达成目标，组织起防止地球变暖委员会，包括从产品与生产设备的设计、开发阶段到生产工序的削减对策在内，由大河晶振集团整体持续不断地推进全公司上下有组织的活动。
随着事业的成长，碳排放呈现增加的趋势，但是大河将继续推进由防止地球变暖特别委员会开展的活动，作为活动主体的事业所，通过横向开展改进能源效率的措施、与积极实施性价比较高的节能措施，生产石英晶振中为削减大河集团整体的碳排放总量而努力。
