频率：16.0-48.0MHz

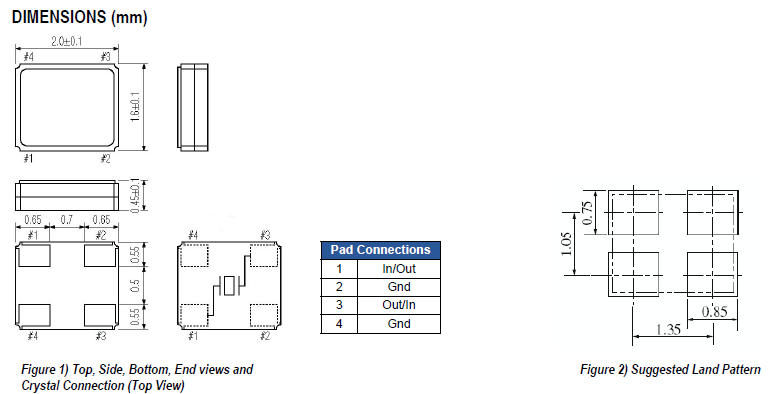

尺寸：2.0*1.6mm
贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
ECS晶振,贴片晶振,ECX-1637Q晶振,ECS Inc.晶振集团是一家私人控股的全球领先企业,在维护全球日益增长的高可靠性创新频率控制设备需求方面处于领先地位.一流的研究公司和电子设备设计者,是全球领先的15家开发和生产创新频率控制解决方案的石英晶体,贴片晶振,石英晶体振荡器制造商,超过600家.ECS Inc晶振支持劳动力在香港、韩国、韩国、烟台、中国和美国的生产设施和物流中心超过225家.
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。
对于圆片晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。
|
ECS Inc晶振规格 |
单位 |
晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
16.0-48.0MHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-20°C ～ +70°C |
标准温度 |
|
激励功率 |
DL |
100μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±30 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
20pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。ECS晶振,贴片晶振,ECX-1637Q晶振
ECS Inc国际晶振集团重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.
ECS Inc国际晶振集团将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.
加强污染防治,减少现有的污染废弃物以及在未来晶振,陶瓷谐振器, 压控振荡器, 石英水晶振荡子生产制造中所产生的污染.
ECS Inc国际晶振集团为确保安全、提高保护预防措施、产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境.
ECS晶振集团以最小化使用危险材料、能源和其它资源为目的进行公司产品及服务的安全生产和使用,并确保回收利用.以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露.持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为.不断进行持续改进的实践.
ECS Inc国际晶振集团按照IS014001标准的要求,建立环境管理体系,并在环境目标和方案设定之后追求持续的环境改善.
建立和遵守其严格的基于活动所在地法律法规的环境、安全和健康标准.将不断地扩展循环利用、能源和废弃物管理项目.
ECS Inc国际晶振集团对员工进行环境保护知识培训,提高其环境意识,建立环境职责,自觉改进、预防对环境的负面影响.ECS晶振,贴片晶振,ECX-1637Q晶振
