频率：3.579MHz~30MHz
尺寸：11.8x5.5mm
ECS伊西斯CSM-12无源晶振,ECS-200-20-18-TR石英贴片晶振，ECS伊西斯晶振，美国进口晶振，SMD晶振CSM-12是一款小体积晶振，外形尺寸11.8x5.5mm晶振，陶瓷封装四脚贴片晶振，ECS-200-18-18-TR无源晶振，石英晶体谐振器，ECS-80-18-18-TR石英晶振，ECS-110.5-20-18-TR无铅环保晶振，小体积，轻薄型，耐热及耐环境特点，CSM-12是一个低轮廓的SMD晶体，这个成本效益的包装提供2.5毫米的高度。通过无铅认证，适用于LoRa广域网，无线网络晶振，蓝牙模块晶振，汽车电子晶振，数码电子晶振，安防设备，数码电子，物联网等应用。

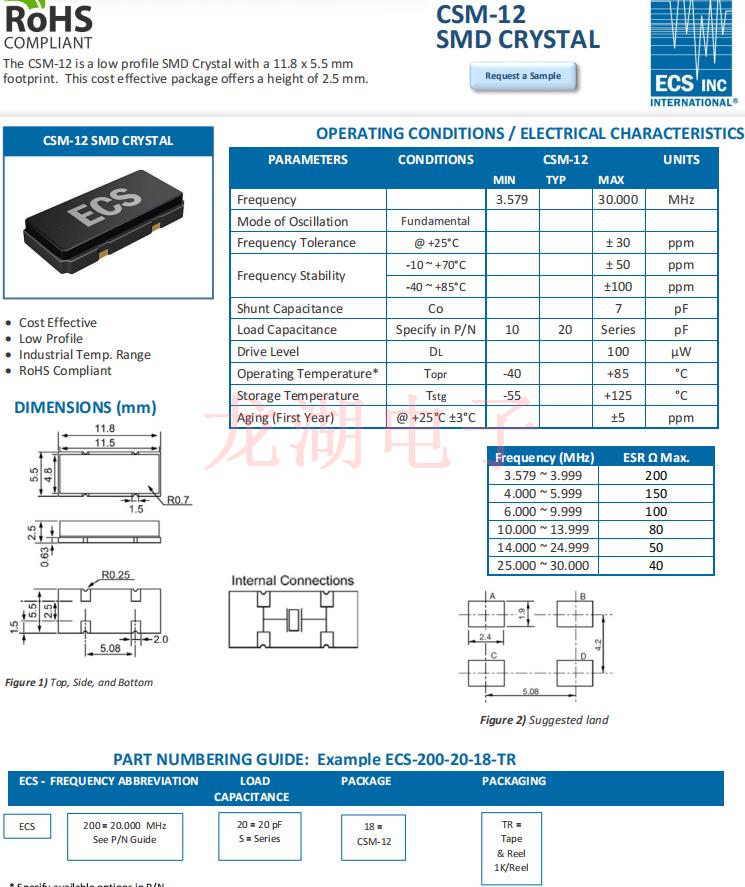

ECS伊西斯CSM-12无源晶振,ECS-200-20-18-TR石英贴片晶振，参数图
|
晶振规格 |
单位 |
CSM-12频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
3.579~30.0MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们.http://www.longhusz.com/ |
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

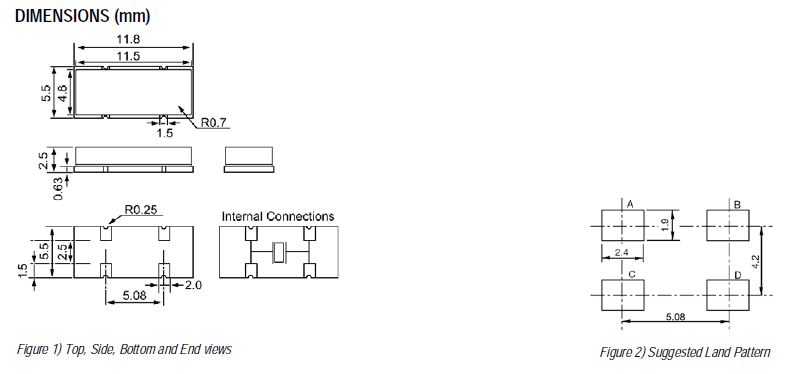

ECS伊西斯CSM-12无源晶振,ECS-200-20-18-TR石英贴片晶振，尺寸图
ECS伊西斯CSM-12无源晶振,ECS-200-20-18-TR石英贴片晶振
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5：卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂. ECS伊西斯CSM-12无源晶振,ECS-200-20-18-TR石英贴片晶振
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
ECS伊西斯CSM-12无源晶振,ECS-200-20-18-TR石英贴片晶振，ECS晶振公司将有效率的使用自然资源和能源，以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故，保护公众健康的同时，努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动，提高公众对普遍的环境、健康和安全问题的注意。
所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。
消除事故和环境方面的偶发事件，减少废物的产生和排放，有效的使用能源和各种自然资源，对紧急事件做好充分准备，以便及时做出反应。
对我们的产品进行检验，同时告知我们的员工顾客以及公众，如何安全的使用，如何使用对环境影响较小，帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。
ECS伊西斯CSM-12无源晶振,ECS-200-20-18-TR石英贴片晶振，减少污染物排放，对不可再生的资源进行有效利用。减少废物的产生，对其排放的责任进行有效管理，有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息，对环境有重大健康安全和环境的运营现状进行纠正。
| 原厂编码 | 厂家 | 贴片晶振 | 频率 | 工作温度 | 包装/封装 |
| ECS-40-S-18-TR | ECS Crystal | CSM-12 | 4MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-36-S-18-TR | ECS Crystal | CSM-12 | 3.6864MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-200-S-18-TR | ECS Crystal | CSM-12 | 20MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-200-18-18-TR | ECS Crystal | CSM-12 | 20MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-36-20-18-TR | ECS Crystal | CSM-12 | 3.6864MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-80-20-18-TR | ECS Crystal | CSM-12 | 8MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-100-18-18-TR | ECS Crystal | CSM-12 | 10MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-40-20-18-TR | ECS Crystal | CSM-12 | 4MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-147.4-18-18-TR | ECS Crystal | CSM-12 | 14.7456MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-40-18-18-TR | ECS Crystal | CSM-12 | 4MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-80-18-18-TR | ECS Crystal | CSM-12 | 8MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-200-20-18-TR | ECS Crystal | CSM-12 | 20MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-36-18-18-TR | ECS Crystal | CSM-12 | 3.6864MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-110.5-18-18-TR | ECS Crystal | CSM-12 | 11.0592MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-160-18-18-TR | ECS Crystal | CSM-12 | 16MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-60-18-18-TR | ECS Crystal | CSM-12 | 6MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-35-17-18-TR | ECS Crystal | CSM-12 | 3.579545MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-73-S-18-TR | ECS Crystal | CSM-12 | 7.3728MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-50-18-18-TR | ECS Crystal | CSM-12 | 5MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-240-16-18-TR | ECS Crystal | CSM-12 | 24MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-160-S-18-TR | ECS晶振 | CSM-12 | 16MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-49-20-18-TR | ECS Crystal | CSM-12 | 4.9152MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-120-S-18-TR | ECS Crystal | CSM-12 | 12MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-100-S-18-TR | ECS Crystal | CSM-12 | 10MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-110.5-20-18-TR | ECS Crystal | CSM-12 | 11.0592MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-120-18-18-TR | ECS Crystal | CSM-12 | 12MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-240-20-18-TR | ECS Crystal | CSM-12 | 24MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-143-S-18-TR | ECS Crystal | CSM-12 | 14.31818MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-61-32-18-TR | ECS Crystal | CSM-12 | 6.144MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-80-S-18-TR | ECS Crystal | CSM-12 | 8MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-49-18-18-TR | ECS Crystal | CSM-12 | 4.9152MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-41-18-18-TR | ECS Crystal | CSM-12 | 4.096MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-112.896-18-18-TR | ECS Crystal | CSM-12 | 11.2896MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-73-18-18-TR | ECS Crystal | CSM-12 | 7.3728MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-245.7-18-18-TR | ECS Crystal | CSM-12 | 24.576MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-49-S-18-TR | ECS Crystal | CSM-12 | 4.9152MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-184-S-18-TR | ECS Crystal | CSM-12 | 18.432MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-98.3-20-18-TR | ECS Crystal | CSM-12 | 9.8304MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-110.5-S-18-TR | ECS Crystal | CSM-12 | 11.0592MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-250-18-18-TR | ECS Crystal | CSM-12 | 25MHz | -40°C ~ 85°C | 4-SMD, No Lead |
| ECS-35-18-18-TR | ECS Crystal | CSM-12 | 3.579545MHz | -40°C ~ 85°C | 4-SMD, No Lead |
