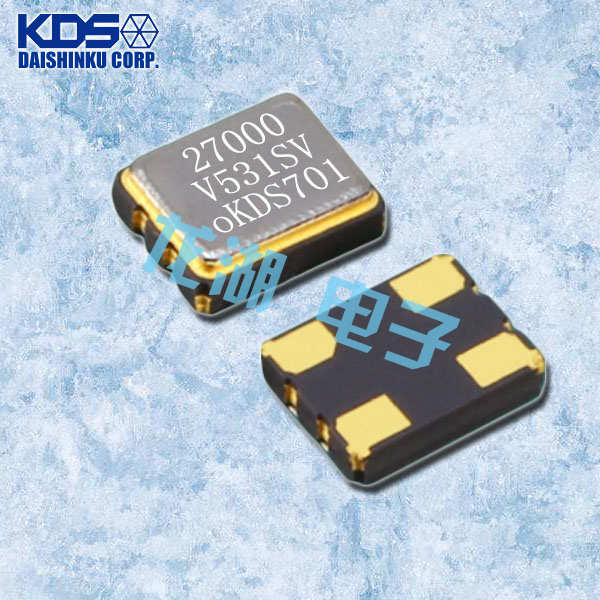

KDS晶振,DSV531SV晶振,DSV532SV晶振,压控晶振

频率:1.25~80MHz

尺寸:5.0×3.2mm

VCXO是指这款晶体产品控制功能只有单压控也就是电压控制功能,产品本身频率精度可以随着电压搞定起伏来自动调整频率,使产品永远控制在一定的频率范围,应用:SDH/ SONET,以太网,基站,笔记本晶振应用, VCXO,压控晶体应用:调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等

订购热线:0755-29952551
QQ咨询 财富通

LH-1KDS-1KDS晶振,DSV531SV晶振,DSV532SV晶振,压控晶振.日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.世界上最薄的温补晶振封装,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

LH-2

型号

DSV531SV晶振,DSV532SV晶振(VCXO)

输出频率范围

1.25~80MHz

标准频率

19.2MHz/26MHz/38.4MHz/40MHz/52MHz

电源电压范围

+1.68~+3.5V

电源电压(Vcc)

+3.3V

消耗电流

+25mA max.(f26MHz)/+2.0mA max.(26<f52MHz)/+2.5mA max.(f60MHz)

待机时电流

-

输出电压

0.8Vp-p min.(f52MHz)(削峰正弦波/DC-coupled)

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.(After 2 reflows)

温度特性

±1.0×10-6,±2.5×10-6 max./-30~+85
±1.0×10-6,±2.5×10-6 max./-40~+85(Option)

电源电压特性

±0.2×10-6 max.(VCC ±5%)

负载变化特性

±0.2×10-6 max.(10kΩ//10pF±10%)

长期变化

±1.0×10-6 max./year

频率控制





控制灵敏度

±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

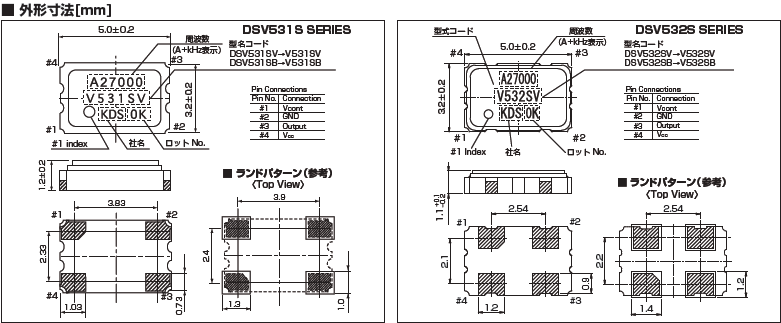

LH-3KDS-2

DSV531S.DSV532S

LH-4 机械振动的影响
石英晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保晶体产品未撞击机器或其他电路板等。
操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。KDS晶振,DSV531SV晶振,DSV532SV晶振,压控晶振
使用环境(温度和湿度)
请在规定的温度范围内使用SMD晶振产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致石英晶体谐振器产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。

LH-5KDS晶振集团通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的。有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。通过开展节能活动和减少二氧化碳排放防止全球变暖。避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。
环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.
推进晶振,有源晶振,压控振荡器, 压电石英晶体等元器件的环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.
KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
过去KDS晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。KDS晶振,DSV531SV晶振,DSV532SV晶振,压控晶振
