KDS晶振,DSB535SD晶振,有源贴片晶振

频率:9.6~40MHz

尺寸:5.0×3.2mm

温补晶振(TCXO),产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求。

订购热线:0755-29952551
QQ咨询 财富通 KDS晶振,DSB535SD晶振,有源贴片晶振

LH-1KDS-1KDS晶振,DSB535SD晶振,有源贴片晶振,日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS晶振)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.
温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度?85度,电源电压:1.8V?3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

LH-2

型号

DSB535SD晶振(TCXO)

输出频率范围

9.6~40MHz

标准频率

16.3676MHz/16.367667MHz/33.6MHz

电源电压范围

+1.7~+3.5V

电源电压(Vcc)

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.(f26MHz)/+2.0mA max.(26<f52MHz)

待机时电流

-

输出电压

0.8Vp-p min.(f52MHz)(削峰正弦波/DC-coupled)

输出负载

10kΩ//10pF

常温偏差

±1.5×10-6 max.(After 2 reflows)

温度特性

±0.5×10-6,±2.5×10-6 max./-30~+85
±0.5×10-6,±2.5×10-6 max./-40~+85(Option)

电源电压特性

±0.2×10-6 max.(VCC ±5%)

负载变化特性

±0.2×10-6 max.(10kΩ//10pF±10%)

长期变化

±1.0×10-6 max./year

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.

LH-3KDS-2

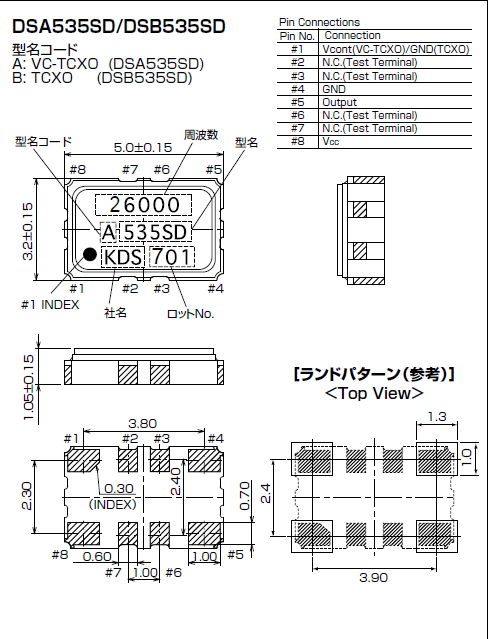

DSB535SD (TCXO)

LH-4 石英晶振各项注意事项:
机械振动的影响
石英晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保晶体产品未撞击机器或其他电路板等。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用SMD晶振产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致石英晶体谐振器产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。KDS晶振,DSB535SD晶振,有源贴片晶振

LH-5日本大真空株式会社KDS晶振将:
1.KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。
2. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。
3.KDS集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故.
4.环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、石英晶体谐振器温补晶振、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.
5.KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
6.推进晶振,5032贴片晶振, 压电石英晶体、有源晶体等元器件的环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.
7.过去KDS晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进
