CITIZEN晶振,5070有源晶振,CSX-750V晶振,CSX-750VKBL27000000T

频率:2~40MHz

尺寸:5.0×7.0mm

7050mm的封装尺寸最适合于移动智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.“CSX-750VKBL27000000T”(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度:最高0.8 mm,体积:0.0022 cm3,重量:0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
订购热线:0755-29952551
QQ咨询 财富通
LH-1
CITIZEN-1

CITIZEN晶振,5070有源晶振,CSX-750V晶振。“CSX-750VKBL27000000T”日本株式会社西铁城晶振品牌【CITIZEN】,该品牌创立时间在1918年,在1975年西铁城会社成立了西铁城株式会社水晶事业部,从此研发石英晶体谐振器.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户,即使这是一个利基市场.

西铁城晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.“CSX-750VKBL27000000T”日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人、社会和环境问题.西铁城晶振试图满足你在电子设备领域中成为龙头企业。

LH-2

项目

符号

CSX-750V晶振规格说明

条件

输出频率范围

f0

2MHz~40MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.3 V to 5.0 V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.longhusz.com/

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

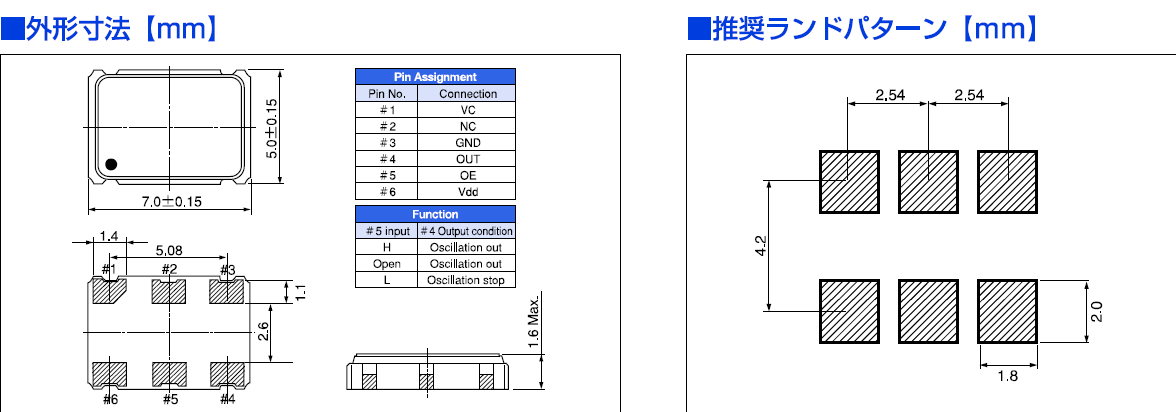

LH-3CITIZEN-2

CSX-750V

LH-4

机械振动的影响

当石英晶体产品上存在任何给定冲击或受到周期性机械振动时,“CSX-750VKBL27000000T”比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于谐振器的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存进口晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏。石英晶体振荡器,贴片有源晶体振荡器,CSX-750V晶振LH-5


“CSX-750VKBL27000000T”西铁城晶振公司环保环境与发展对策:实行可持续发展战略。采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,积极发展环境保护石英晶振产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。

地域社会环境保全活动及生物多样性保全活动的参加,环境関搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调。

严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进贴片晶振职业安全健康管理绩效,预先采取安全措施,消除或降低危险,优先选用安全系数高的材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康。石英晶体振荡器,贴片有源晶体振荡器,CSX-750V晶振

努力保护全球环境的环保意识进行环保生产和提供石英晶体谐振器以及服务给消费者.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染。
