频率：1.500MHz~200.000MHz

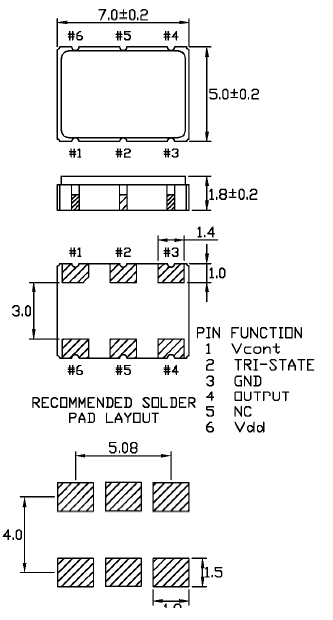

尺寸：5.0*7.0*1.8mm
Cardinal晶振,压控晶振,CC154高性能晶振.有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要
晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一
Cardinal Components公司除了在晶体,振荡器,TCXO晶振和VCXO石英基于时钟产品的商品市场上的竞争对手外,还有哪些产品?在Cardinal Components,Inc.自1986年以来,我们一直向北美,欧洲和亚洲的电子行业供应最优质的压电石英晶体和振荡器.在我们的历史中,我们与许多客户保持着长期的合作关系.他们回来是因为他们知道,不管挑战如何,Cardinal都能完成工作!
|

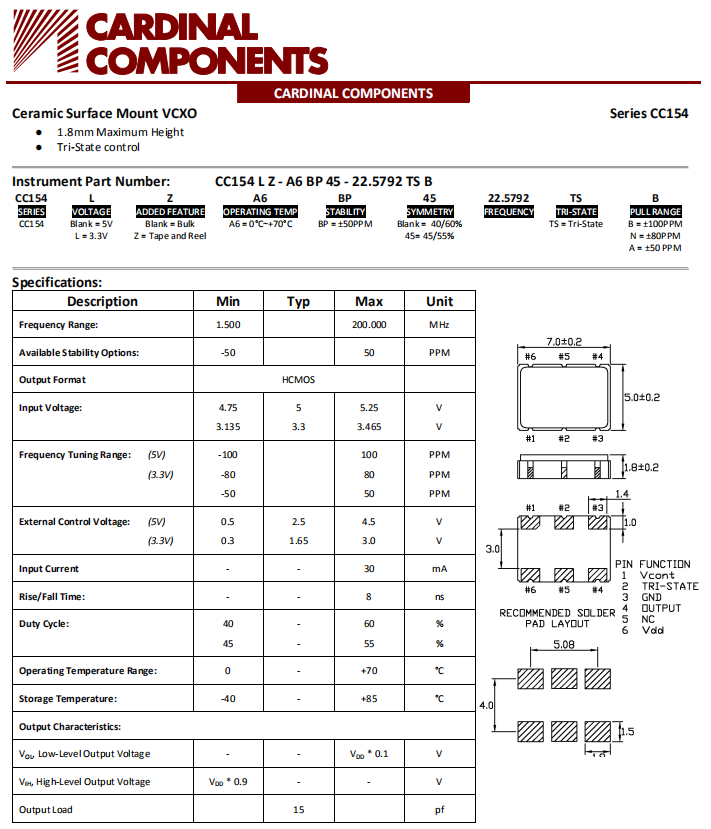

Cardinal晶振 |
CC154晶振 |
|
输出类型 |
HCMOS |
|
输出负载 |
15pF |
|
振荡模式 |
基本/第三泛音 |
|
电源电压 |
+3.3V,+5.0V |
|
频率范围 |
1.500MHz~200.000MHz |
|
频率稳定度 |
±50ppm ±80ppm ±100ppm |
|
工作温度 |
0℃~+70℃ |
|
保存温度 |
-40℃~+85℃ |
|
电压卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
启动时间 |
5 ms Max |
|
相位抖动（12兆赫~20兆赫） |
1个PS最大 |
|
老化率 |
±3 ppm /年最大 |
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英5070晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认.
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.
若要进行超声波清洗,必须事先根据实际使用状态进行确认.
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.
