频率：10~54MHz
尺寸：3.2x2.5mm
Abracon艾博康晶振ABM8W,ABM8W-20.0000MHZ-4-B1U-T3无源晶振，AbraconCrystal艾博康晶振，美国进口晶振，ABM8W是一款小体积晶振尺寸3.2x2.5x0.75mm晶振，频率范围：10MHz~54MHz，ABM8W-40.0000MHZ-4-B1U-T3四脚贴片晶振，ABM8W-20.0000MHZ-4-D1X-T3石英晶振，无源晶振，石英晶体谐振器，为节能可穿戴设备和物联网应用进行了优化，以极低的电镀电容，低至4pF，与优化的ESR，最大高度为0.75mm，最适合用于受高度约束的设计，密封的长期可靠性，应用于可穿戴设备，物联网（IoT），蓝牙/蓝牙低能耗（BLE），无线模块晶振，机器对机器（M2M）连接，超低功率单片机，近场通信（NFC），ISM波段，工业、科学和医疗用波段等应用.

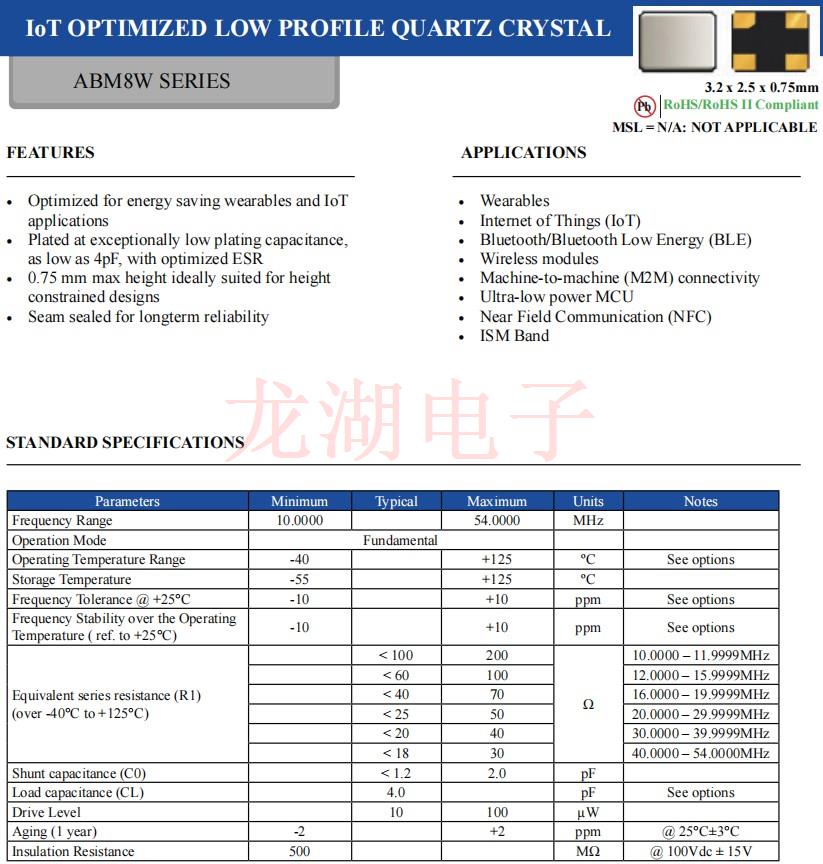

Abracon艾博康晶振ABM8W,ABM8W-20.0000MHZ-4-B1U-T3无源晶振，参数图
|
Abracon晶振规格 |
单位 |
ABM8W贴片晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
10~54.0MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +125°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们.http://www.longhusz.com/ |
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

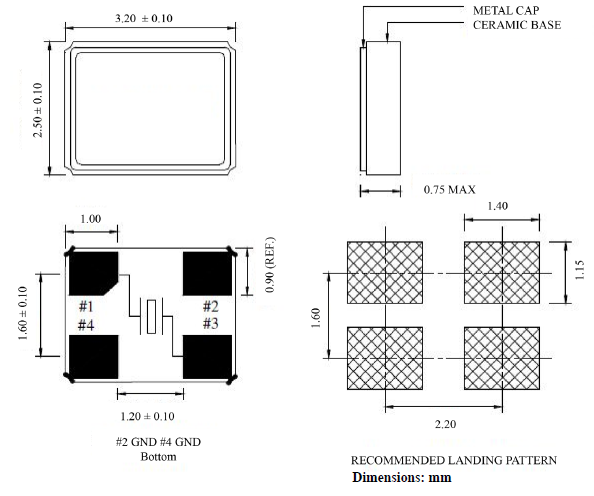

Abracon艾博康晶振ABM8W,ABM8W-20.0000MHZ-4-B1U-T3无源晶振，尺寸图
Abracon艾博康晶振ABM8W,ABM8W-20.0000MHZ-4-B1U-T3无源晶振
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5：卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂. Abracon艾博康晶振ABM8W,ABM8W-20.0000MHZ-4-B1U-T3无源晶振
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
Abracon艾博康晶振ABM8W,ABM8W-20.0000MHZ-4-B1U-T3无源晶振
Abracon llc晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的石英晶振、温补晶体振荡器、差分晶振、有源晶振、石英晶体谐振器的信息,对环境有重大健康安全和环境的运营现状进行纠正.
Abracon llc晶振保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的压控石英晶体振荡器（VCXO）、压电石英晶体、有源晶体和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
| 原厂编码 | 厂家 | 型号 | 系列 | 频率 | 包装/封装 |
| ABM8W-12.0000MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 12MHz | 4-SMD, No Lead |
| ABM8W-13.0000MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 13MHz | 4-SMD, No Lead |
| ABM8W-13.5600MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 13.56MHz | 4-SMD, No Lead |
| ABM8W-16.0000MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 16MHz | 4-SMD, No Lead |
| ABM8W-16.3840MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 16.384MHz | 4-SMD, No Lead |
| ABM8W-18.4320MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 18.432MHz | 4-SMD, No Lead |
| ABM8W-20.0000MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 20MHz | 4-SMD, No Lead |
| ABM8W-25.0000MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 25MHz | 4-SMD, No Lead |
| ABM8W-26.0000MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 26MHz | 4-SMD, No Lead |
| ABM8W-27.0000MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 27MHz | 4-SMD, No Lead |
| ABM8W-30.0000MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 30MHz | 4-SMD, No Lead |
| ABM8W-40.0000MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 40MHz | 4-SMD, No Lead |
| ABM8W-12.0000MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 12MHz | 4-SMD, No Lead |
| ABM8W-13.0000MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 13MHz | 4-SMD, No Lead |
| ABM8W-16.0000MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 16MHz | 4-SMD, No Lead |
| ABM8W-18.4320MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 18.432MHz | 4-SMD, No Lead |
| ABM8W-20.0000MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 20MHz | 4-SMD, No Lead |
| ABM8W-25.0000MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 25MHz | 4-SMD, No Lead |
| ABM8W-27.0000MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 27MHz | 4-SMD, No Lead |
| ABM8W-30.0000MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 30MHz | 4-SMD, No Lead |
| ABM8W-40.0000MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 40MHz | 4-SMD, No Lead |
| ABM8W-12.0000MHZ-4-K1Z-T3 | Abracon晶振 | ABM8W | MHz Crystal | 12MHz | 4-SMD, No Lead |
| ABM8W-16.0000MHZ-4-K1Z-T3 | Abracon晶振 | ABM8W | MHz Crystal | 16MHz | 4-SMD, No Lead |
| ABM8W-20.0000MHZ-4-K1Z-T3 | Abracon晶振 | ABM8W | MHz Crystal | 20MHz | 4-SMD, No Lead |
| ABM8W-32.0000MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 32MHz | 4-SMD, No Lead |
| ABM8W-24.0000MHZ-4-B1U-T3 | Abracon晶振 | ABM8W | MHz Crystal | 24MHz | 4-SMD, No Lead |
| ABM8W-26.0000MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 26MHz | 4-SMD, No Lead |
| ABM8W-32.0000MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 32MHz | 4-SMD, No Lead |
| ABM8W-24.0000MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 24MHz | 4-SMD, No Lead |
| ABM8W-48.0000MHZ-4-D1X-T3 | Abracon晶振 | ABM8W | MHz Crystal | 48MHz | 4-SMD, No Lead |
