频率：32.768KHZ

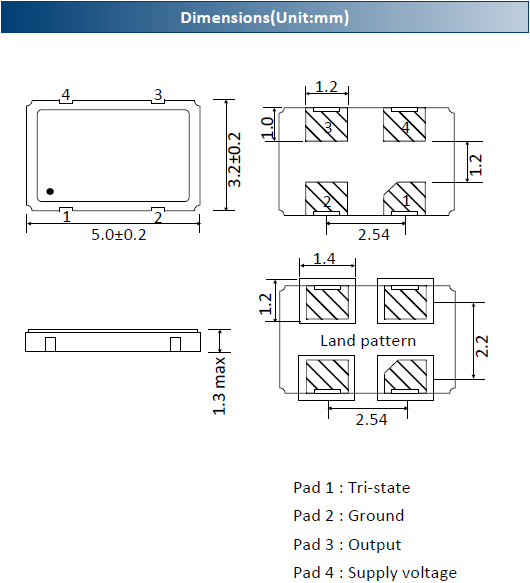

尺寸：5.0*3.2*1.3mm
ACT晶振,普通有源晶振,9300WC进口石英晶体振荡器.贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.
自1986年以来,ACT晶振以前的高级晶体技术已发展成为高性能频率控制产品的领先设计合作伙伴.我们与Esterline研究和设计ERD的合作使我们能够突破高精度振荡器技术的界限.这些突破性产品为TCXO和OCXO设立了新标准,创造了当今市场上性能最高,最精确的振荡器技术.
|

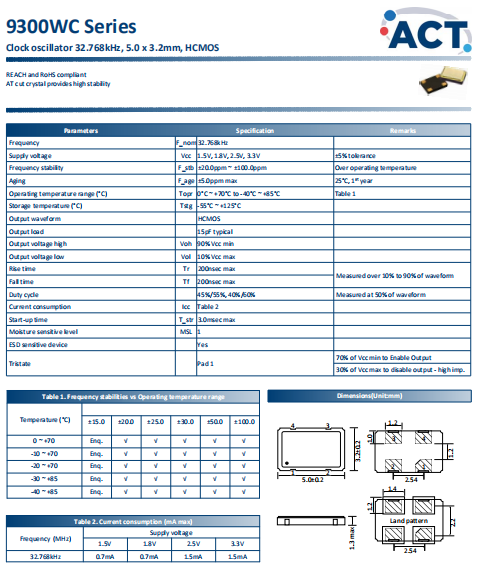

ACT晶振 |
9300WC晶振 |
|
输出类型 |
HCMOS |
|
输出负载 |
15pF |
|
振荡模式 |
基本/第三泛音 |
|
电源电压 |
1.5V,1.8V,2.5V,3.3V |
|
频率范围 |
32.768KHZ |
|
频率稳定度 |
±20ppm~±100ppm |
|
工作温度 |
0℃~+70℃ -40℃~+85℃
|
|
保存温度 |
-55℃~+125℃ |
|
电压卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
启动时间 |
5 ms Max |
|
相位抖动（12兆赫~20兆赫） |
1个PS最大 |
|
老化率 |
±3 ppm /年最大 |
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个进口石英进口有源晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认.
机械振动的影响
当普通有源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.
若要进行超声波清洗,必须事先根据实际使用状态进行确认.
请在没有直射阳光,不发生结露的场所保管.
保管
保管在高温多湿的场所可能会导致端子软焊性的老化.
热影响
重复的温度巨大变化可能会降低受损害的有源5032晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
ACT晶振集团将确保其温度补偿晶振产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.
消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
对我们的进口石英晶振产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
ACT晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.
ACT集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
