频率：6.75~90MH
尺寸：3.2x2.5mm
KDS低抖动产品,DSV321SV压控晶体振荡器,1XVD030240VA石英晶振，压控晶体振荡器（VCXO）是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器，其振荡频率由晶体决定，可用控制电压在小范围内进行频率调整。VCXO大多用于锁相技术、频率负反馈调制的目的。 控制电压范围一般为0V至2V或0V至3V。VCXO的调谐范围为±100ppm至±200ppm。
日本大真空株式会社,【KDS】品牌,实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有生产工厂,而天津KDS晶振工厂是全球石英晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断,从最初的32.768K晶体为主,到现在以小体积晶振为主,体积已经是全世界石英晶体振荡器之中最小的.
高精度石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英耐高温晶振目前主要使用的有AT切、BT切.其它切型还有CT、DT、GT、NT等.
KDS低抖动产品,DSV321SV压控晶体振荡器,1XVD030240VA石英晶振，普通石英压控晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体振荡器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

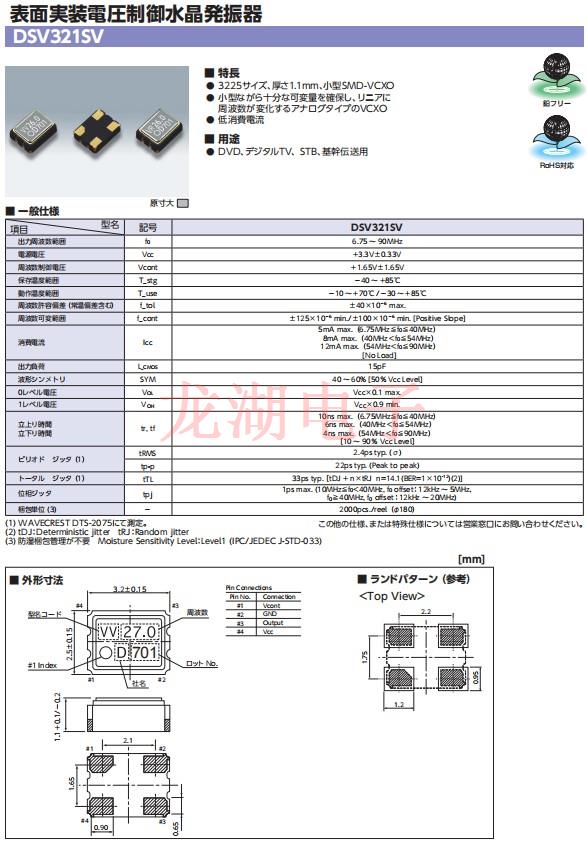

| 項目 | 型名 |
 記号
|
DSV321SV |
| 出力周波数範囲 |
 0
|
6.75 ~ 90MHz | |
| 電源電圧 | VCC | +3.3V±0.33V | |
| 周波数制御電圧 | Vcont | ＋1 .65V±1.65V | |
| 保存温度範囲 | T_stg | −40~+85℃ | |
| 動作温度範囲 | T_use | −10 ~+70℃ /−30 ~+85℃ | |
| 周波数許容偏差(常温偏差含む) | f_tol | ±40×10 −6 max. | |
| 周波数可変範囲 | f_cont | ±125×10 −6 min./±100×10 −6 min. [Positive Slope] | |
| 消費電流 | ICC | 5mA max. (6 .75MHz≦f0 ≦40MHz) | |
| 8mA max. (40MHz＜f0 ≦54MHz) | |||
| 12mA max. (54MHz＜f0 ≦90MHz) | |||
| [No Load] | |||
| 出力負荷 | L_CMOS | 15pF | |
| 波形シンメトリ | SYM | 40~60% [50％ VCC Level] | |
| 0レベル電圧 | VOL | VCC ×0. 1 max. | |
| 1レベル電圧 | VOH | VCC ×0.9 min. | |
|
立上り時間 立下り時間 |
tr, tf | 10ns max. (6 .75MHz≦f0 ≦40MHz) | |
| 6ns max. (40MHz＜f0 ≦54MHz) | |||
| 4ns max. (54MHz＜f0 ≦90MHz) | |||
| [10~90％ VCC Level] | |||
| ピリオド ジッタ (1) | tRMS | 2.4ps typ. (σ) | |
| tp-p | 22ps typ. (Peak to peak) | ||
| トータル ジッタ(1) | tTL | 33ps typ. [tDJ + n×tRJ n=14. 1(BER=1×10- 12)(2)] | |
| 位相ジッタ | tpj | 1ps max. (10MHz≦f0<40MHz, f0 offset：12kHz~5MHz、 | |
| f0 ≧40MHz, f0 offset：12kHz~20MHz) | |||
| 梱包単位 (3) | − | 2000pcs./reel(φ180) | |
KDS低抖动产品,DSV321SV压控晶体振荡器,1XVD030240VA石英晶振
电处理:
将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英贴片晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.KDS低抖动产品,DSV321SV压控晶体振荡器,1XVD030240VA石英晶振
耐焊性:
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至耐高温晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
机械处理
当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.如果一个强大的冲击已经给振荡器确保在使用前检查其特点.
KDS低抖动产品,DSV321SV压控晶体振荡器,1XVD030240VA石英晶振
日本大真空株式会社KDS晶振遵守法规和监管要求,从事环保产品的开发.
环境政策,在其业务活动的所有领域,从开发,生产和销售的石英晶体元器件,石英晶振,有源晶振,压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.
日本大真空株式会社KDS晶振将：
通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.
有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.
通过开展节能活动和减少二氧化碳排放防止全球变暖.
避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产.
遵守有关环境保护的法律,标准,协议和任何公司承诺的其他要求.
根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.
KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.
过去KDS晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.
KDS低抖动产品,DSV321SV压控晶体振荡器,1XVD030240VA石英晶振，KDS晶振集团将：不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.
KDS晶振集团将确保其产品及相关设施满足甚至超出国家的,州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.
