频率：32.768KHZ

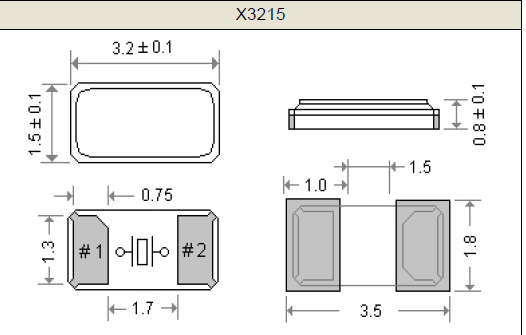

尺寸：3.2*1.5mm
MERCURY晶振,贴片晶振,X3215晶振,美科利电子工业股份有限公司---台湾台北•成立于1973年，自豪地成为台湾晶体工业的先驱。•公司总部和批量生产设施。• 通过ISO 9001：2008认证。质量管理体系• ISO 14001：2004认证环境管理体系•销售区域：亚洲，中东，非洲和欧洲. 质量在美科利是首屈一指的，确保每批产品都能满足从空间技术，电信到消费电子产品等各种应用所需的标准。水星致力于保持高质量 标准通过不断改进他们的制造技术并保持他们的新产品开发。
此款SMD晶体并且可以承受回流焊接的高温，波峰焊接，回流焊接等，贴片表晶主要特点是该产品排带包装，焊接模式主要使用SMT焊接，给现代SMT工艺带来高速的工作效率，32.768K晶振产品本身具有体积小,厚度薄,重量轻等特点，此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
3215晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。
|
玛居礼晶振 |
单位 |
X3215晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C to +85°C |
裸存 |
|
工作温度 |
T_use |
-40°C to +125°C |
标准温度 |
|
激励功率 |
DL |
0.1µW Max |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±5,10,20ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
-0.04ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7,9,12.5pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英音叉晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。MERCURY晶振,贴片晶振,X3215晶振
晶振产品使用每种产品时,请在石英无源晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
时钟晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
MERCURY晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的SMD封装32.768K晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.MERCURY晶振,贴片晶振,X3215晶振
所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系. MERCURY晶振集团消除事故和环境方面的偶发事件,减少3215封装晶体、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
MERCURY晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来32.768K无源晶振、普通晶体振荡器（SPXO）,生产制造中所产生的污染.
