频率：8~125MHZ

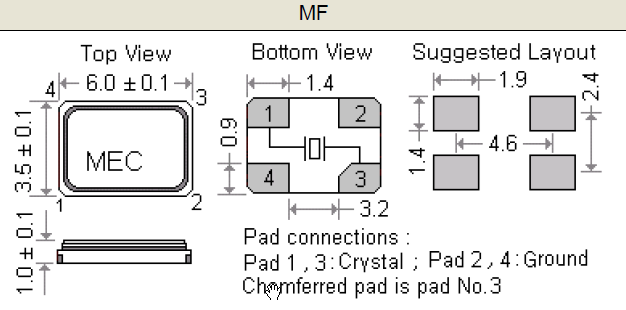

尺寸：6.0*3.5mm
MERCURY晶振,贴片晶振,MF晶振,MERCURY电子实业有限公司成立于40多年前，1973年成为台湾首家石英晶体频率控制 产品制造商。作为水晶行业的先驱，美科利通过研发许多新型尖端产品，不断满足市场需求。这些高精度产品中的许多都符合非常严格和精确的规格，并且它们也可用于微型表面贴装封装。频率范围从 低KHz到800MHz。
贴片石英晶振,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使石英晶体谐振器晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
|
玛居礼晶振 |
单位 |
MF晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8~125MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C to +85°C |
裸存 |
|
工作温度 |
T_use |
-55°C to +105°C |
标准温度 |
|
激励功率 |
DL |
10µW Max |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10,20,30ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10,20,30ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8~32pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
耐焊性：将进口无源晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。MERCURY晶振,贴片晶振,MF晶振
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口贴片晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
机械振动的影响:当石英无源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
MERCURY晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的金属SMD封装晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.MERCURY晶振,贴片晶振,MF晶振
所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系. MERCURY晶振集团消除事故和环境方面的偶发事件,减少6035四脚石英晶振、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
MERCURY晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来6035石英晶体、普通晶体振荡器（SPXO）,生产制造中所产生的污染.
