频率：1~125MHZ
尺寸：7.0*5.0mm
ITTICrystal,C70石英晶体振荡器,C70H50-20.000-15-5.0V晶振，贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH/SONET发射基站等领域.符合RoHS/无铅.
ITTI晶振是石英铸造概念的先驱，类似于半导体行业中使用的。这个想法很简单但很深刻。考虑到一些制造商作为石英晶体供应商具有强大的存在但在其他领域可能处于边缘地位的事实，而其他制造商可能具有生产有源晶体振荡器的强大能力，但在滤波器或TCXO中却很弱。换句话说，在所有产品领域拥有强大的竞争力是非常困难的。那是直到ITTI。
ITTICrystal,C70石英晶体振荡器,C70H50-20.000-15-5.0V晶振，为了进一步说明这一点，ITTI晶振公司通过其工程，质量和生产知识以及专业知识来确定哪个工厂具有生产特定产品的基本优势。反过来，通过与各自工厂的广泛努力，ITTI晶振的工程师与工厂的人员一起能够微调专用工厂的生产和时间表，以确保低成本及时的高质量生产率，从而为您，我们的客户提供世界一流的石英晶振产品。

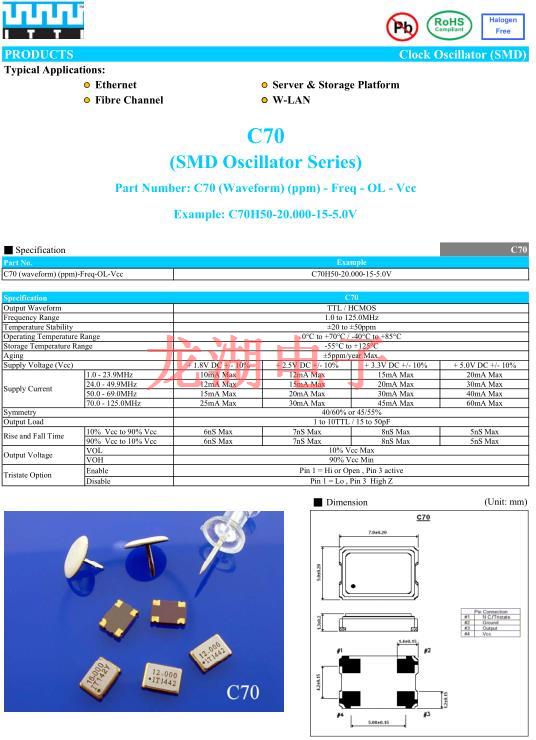

| Specification | C70 | ||||
| Output Waveform | TTL / HCMOS | ||||
| Frequency Range | 1.0 to 125.0MHz | ||||
| Temperature Stability | ±20 to ±50ppm | ||||
| Operating Temperature Range | 0°C to +70°C / -40°C to +85°C | ||||
| Storage Temperature Range | -55°C to +125°C | ||||
| Aging | ±5ppm/year Max. | ||||
| Supply Voltage (Vcc) | + 1.8V DC +/- 10% | + 2.5V DC +/- 10% | + 3.3V DC +/- 10% | + 5.0V DC +/- 10% | |
| Supply Current | 1.0 - 23.9MHz | 10mA Max | 12mA Max | 15mA Max | 20mA Max |
| 24.0 - 49.9MHz | 12mA Max | 15mA Max | 20mA Max | 30mA Max | |
| 50.0 - 69.0MHz | 15mA Max | 20mA Max | 30mA Max | 40mA Max | |
| 70.0 - 125.0MHz | 25mA Max | 30mA Max | 45mA Max | 60mA Max | |
| Symmetry | 40/60% or 45/55% | ||||
| Output Load | 1 to 10TTL / 15 to 50pF | ||||
| Rise and Fall Time | 10% Vcc to 90% Vcc | 6nS Max | 7nS Max | 8nS Max | 5nS Max |
| 90% Vcc to 10% Vcc | 6nS Max | 7nS Max | 8nS Max | 5nS Max | |
| Output Voltage | VOL | 10% Vcc Max. | |||
| VOH | 90% Vcc Min | ||||
| Tristate Option | Enable | Pin 1 = Hi or Open , Pin 3 active | |||
| Disable | Pin 1 = Lo , Pin 3 High Z | ||||
抗冲击
贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解晶振或包装材料的环境下使用或储藏这些产品.机械振动的影响,当贴片石英晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害振荡器.如需在+150°C以上焊接晶体产品,建议使用石英晶体.在下列回流条件下,对晶体产品甚至低功耗晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.ITTICrystal,C70石英晶体振荡器,C70H50-20.000-15-5.0V晶振.
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
热影响
重复的温度巨大变化可能会降低受损害的晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
ITTI晶振集团消除事故和环境方面的偶发事件,减少石英晶体谐振器、普通有源晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.ITTICrystal,C70石英晶体振荡器,C70H50-20.000-15-5.0V晶振.
ITTI晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.ITTI晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.
ITTI晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器（SPXO晶振）,石英晶体生产制造中所产生的污染.
ITTI石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
ITTI晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过无源晶振,有源晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
