ILSI晶振,贴片晶振,IM821晶振

频率:115.19401-137.00MHZ

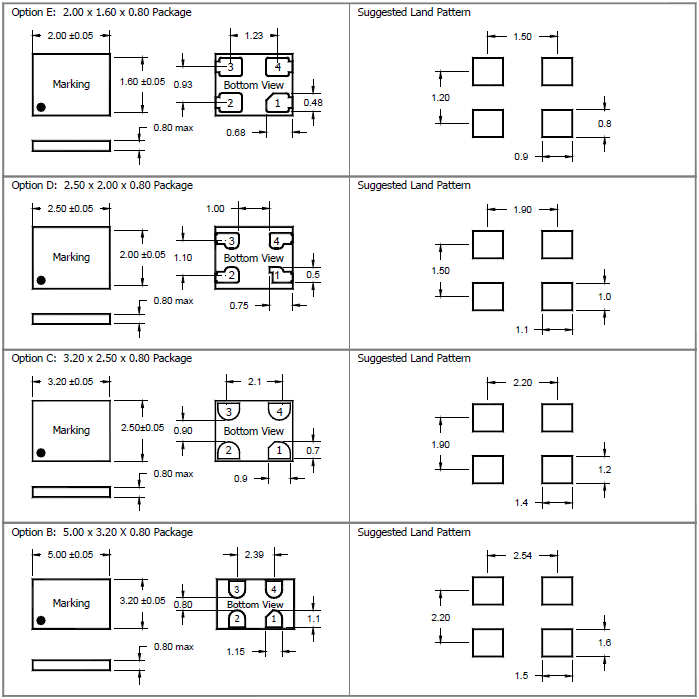

尺寸:5.0*3.2mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.


订购热线:0755-29952551
QQ咨询 财富通

ILSI晶振,贴片晶振,IM821晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
       石英晶振真空退火技术:晶振高真空退火处理是消除恒温晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。

ILSI晶振

单位

晶振参数

石英晶振基本条件

标准频率

f_nom

115.19401-137.00MHZ

标准频率

储存温度

T_stg

-50°C to +150°C

裸存

工作温度

T_use

-40°C to +85°C, -40°C to +105°C, or -40°C to +125°C

标准温度

激励功率

DL

100 µW Max

推荐:1μW ~ 100μW

频率公差

f_— l

±50ppm, ±30ppm, ±25ppm, ±20ppm, ±15ppm, or ±10ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.longhusz.com/

频率温度特征

f_tem

±100ppm, ±50ppm, ±30ppm, or ±20ppm

超出标准的规格请联系我们.

负载电容

CL

8pF to 32pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C ~ +125°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

贴片晶振,IM821晶振,压电石英晶体

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

每个封装类型的注意事项

(1)陶瓷包装晶振与SON产品

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。贴片晶振,IM821晶振,压电石英晶体

(2)陶瓷包装石英晶振

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。贴片晶振,IM821晶振,压电石英晶体

(3)柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当有源晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

ILSI晶振,贴片晶振,IM821晶振

   ILSI晶体科技本于‘善尽企业责任、降低高性能晶振对环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,产品同时也能达到国际环保、安全卫生标准.
       2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色普通有源晶振产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证.贴片晶振,IM821晶振,压电石英晶体
       劳工职业安全卫生议题近年成为世界各国及企业关注焦点,如何做到‘降低职业灾害发生、确保5032贴片晶振工作场所安全、实施员工健康管理’一直是ILSI晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
