频率：7,680 ~ 300,0 MHz

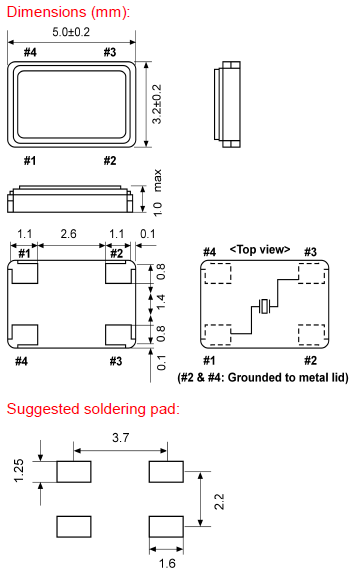

尺寸：5.0*3.2mm
Geyer晶振,贴片晶振,KX – 9A晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
几十年来，GEYER ELECTRONIC一直是频率产品，石英晶体，振荡器和陶瓷谐振器的领先制造商之一。另外，我们还生产品牌电池，蓄电池（可充电电池）和负载技术。最高的质量，创造力和安全性是我们创新解决方案的特点。我们稳步成长的中型企业的总部位于慕尼黑附近的Gr?felfing，我们在美国，新加坡，印度也在英国和匈牙利设有办事处。KX–9A晶振,5032贴片无源晶振,小型SMD晶振
石英晶振真空退火技术:晶振高真空退火处理是消除SMD晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.
|
Geyer晶振 |
单位 |
KX – 9A晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
7,680 ~ 300,0 MHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
|
工作温度 |
T_use |
-20° ~ +70°C |
标准温度 |
|
激励功率 |
DL |
0,05 mW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
± 30 ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10 ~ ± 70 ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
10 ~ 20 pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.KX–9A晶振,5032贴片无源晶振,小型SMD晶振
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容).
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.Geyer晶振,贴片晶振,KX – 9A晶振
Geyer晶振集团消除事故和环境方面的偶发事件,减少5032高密度封装晶振，晶体谐振器、普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.KX–9A晶振,5032贴片无源晶振,小型SMD晶振
Geyer晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.提供安全使用和废置我们的高频石英晶振产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.Geyer晶振,贴片晶振,KX – 9A晶振
Geyer晶振重视5032无源贴片晶振污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务. 对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
