频率：24,0 ～ 80,0 MHz

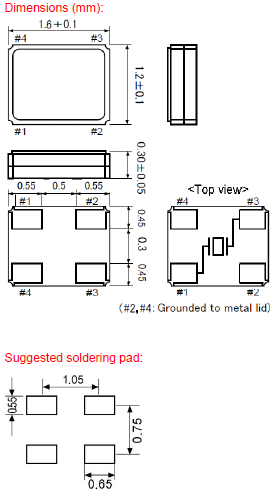

尺寸：1.6*1.2mm
Geyer晶振,贴片晶振,KX – 4晶振，贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
GEYER ELECTRONIC一直是频率产品，石英晶体，石英晶体振荡器和陶瓷谐振器的领先制造商之一。另外，我们还生产品牌电池，蓄电池（可充电电池）和负载技术。最高的质量，创造力和安全性是我们创新解决方案的特点。我们稳步成长的中型企业的总部位于慕尼黑附近的Gr?felfing，我们在美国，新加坡，印度也在英国和匈牙利设有办事处。
晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.KX–4晶振,微型水晶振子,1612石英晶体
|
Geyer晶振 |
单位 |
KX – 4晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
24,0 ∼ 80,0 MHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
|
工作温度 |
T_use |
-20° ~ +70°C |
标准温度 |
|
激励功率 |
DL |
200 µW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10 ~ ±50 ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10 ~ ±100 ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8 ~ 16 pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间).Geyer晶振,贴片晶振,KX – 4晶振
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.KX–4晶振,微型水晶振子,1612石英晶体
Geyer石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治贴片型石英晶体谐振器工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
Geyer晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的超小无源石英晶振产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.Geyer晶振,贴片晶振,KX – 4晶振
我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、小体积石英晶体，有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.KX–4晶振,微型水晶振子,1612石英晶体
